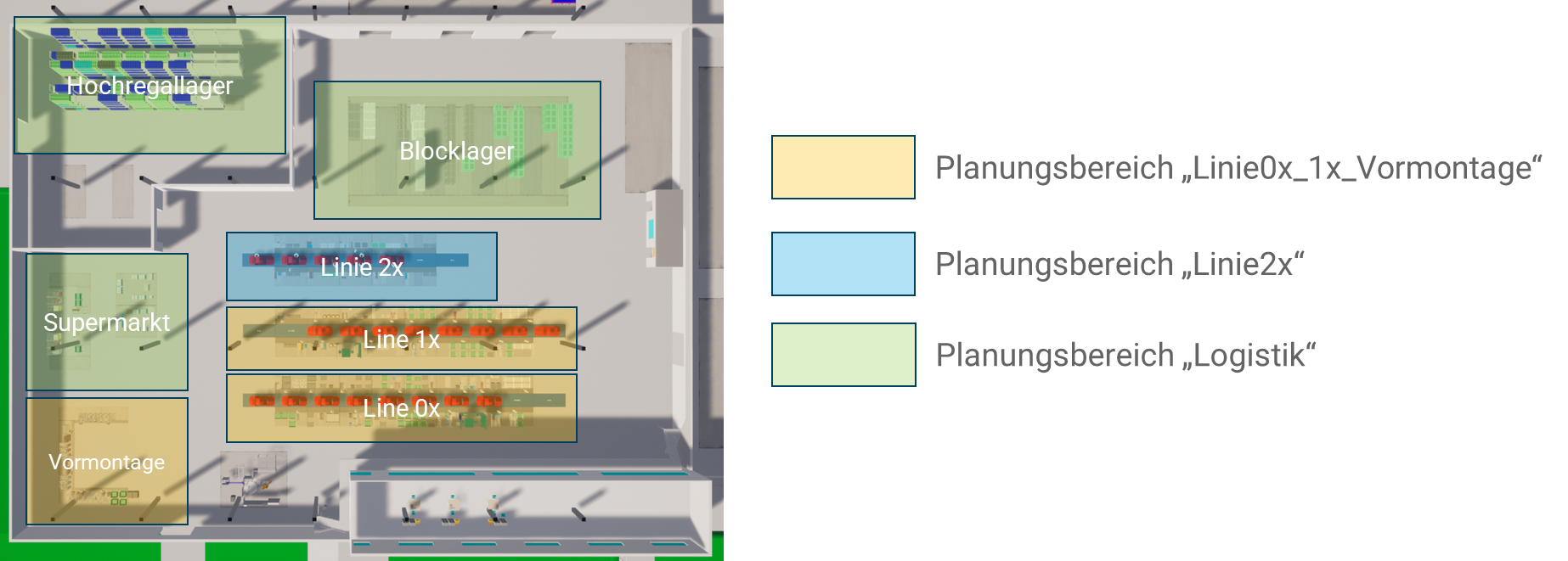

Ihre Kollegen haben auf Basis der bestehenden Layout-Planung einen Entwurf der Layoutstruktur skizziert (siehe Abbildung unten).

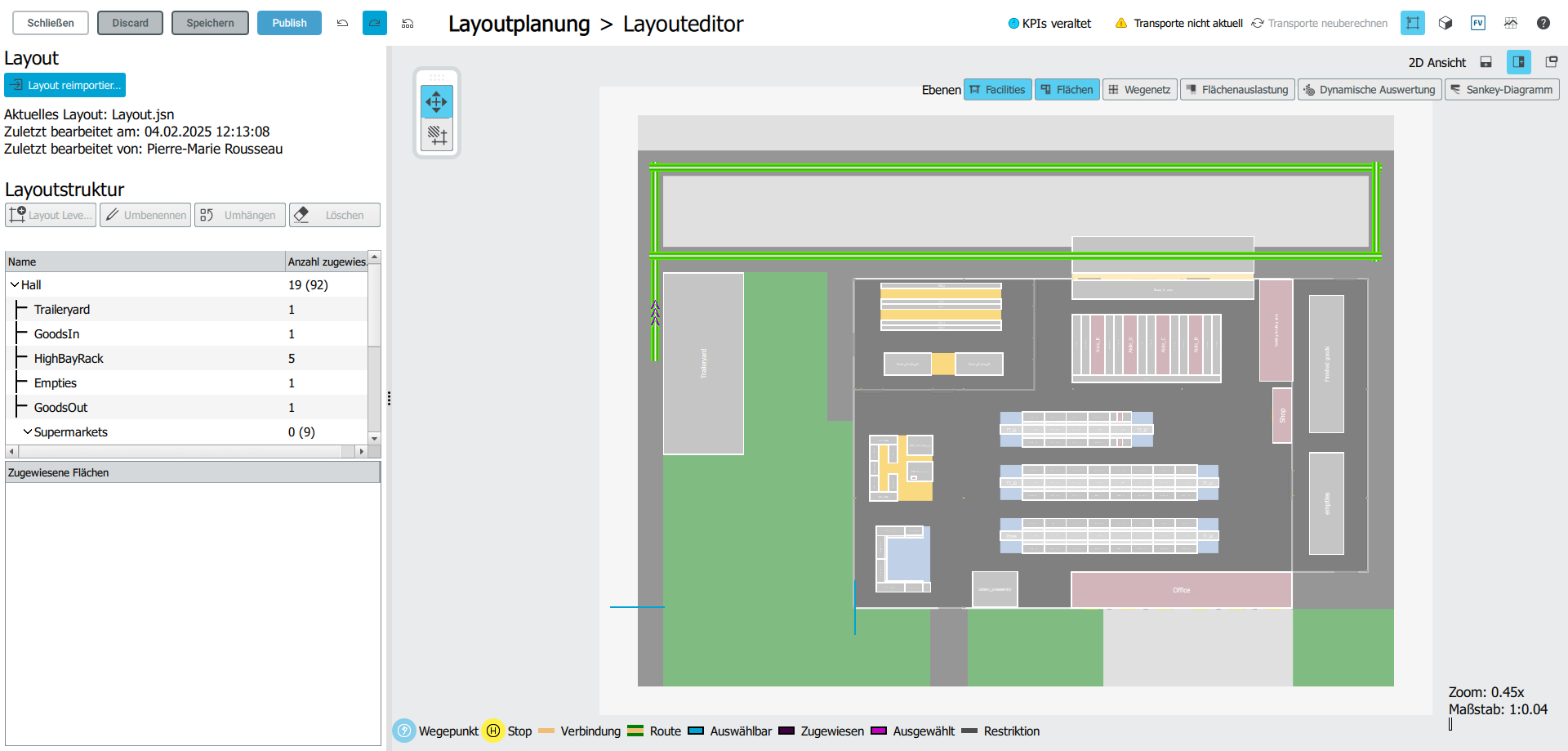

Wechseln Sie hierfür bitte in das Submodul „Layouteditor“.
Im Layouteditor ist es möglich, das Layout einer Fabrik zu importieren, sowie die Flächen zu strukturieren und zu z.B. funktionellen Bereichen zusammenzufassen (Beispiel: Wareneingang oder Montage etc.). Durch das Anlegen von unterschiedlichen Layout-Leveln und dem anschließenden Zuweisen von Materialflächen entsteht die gewünschte Layoutstruktur.
In ipolog haben Ihre Kollegen bereits angefangen, die Struktur aufzubauen.

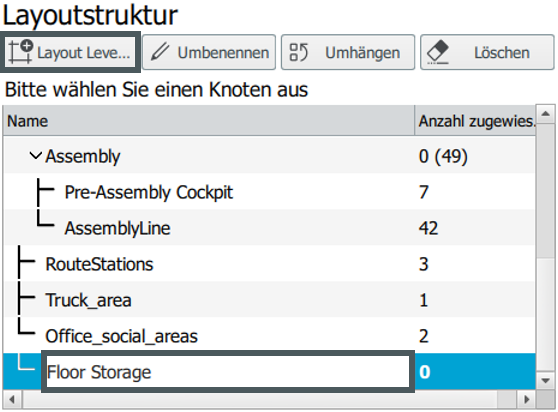

Vervollständigen Sie die Layoutstruktur gemäß des Entwurfs Ihrer Kollegen. Legen Sie im ersten Schritt die zwei fehlenden Layout-Levels an. Hierzu wählen Sie die "Hall" als übergeordnetes Level aus und klicken anschließend auf "Insert Layout Level". Ein neues Level wird als letzter Eintrag in die Liste hinzugefügt.
1. Pre-Assembly Cockpit
2. Floor Storage

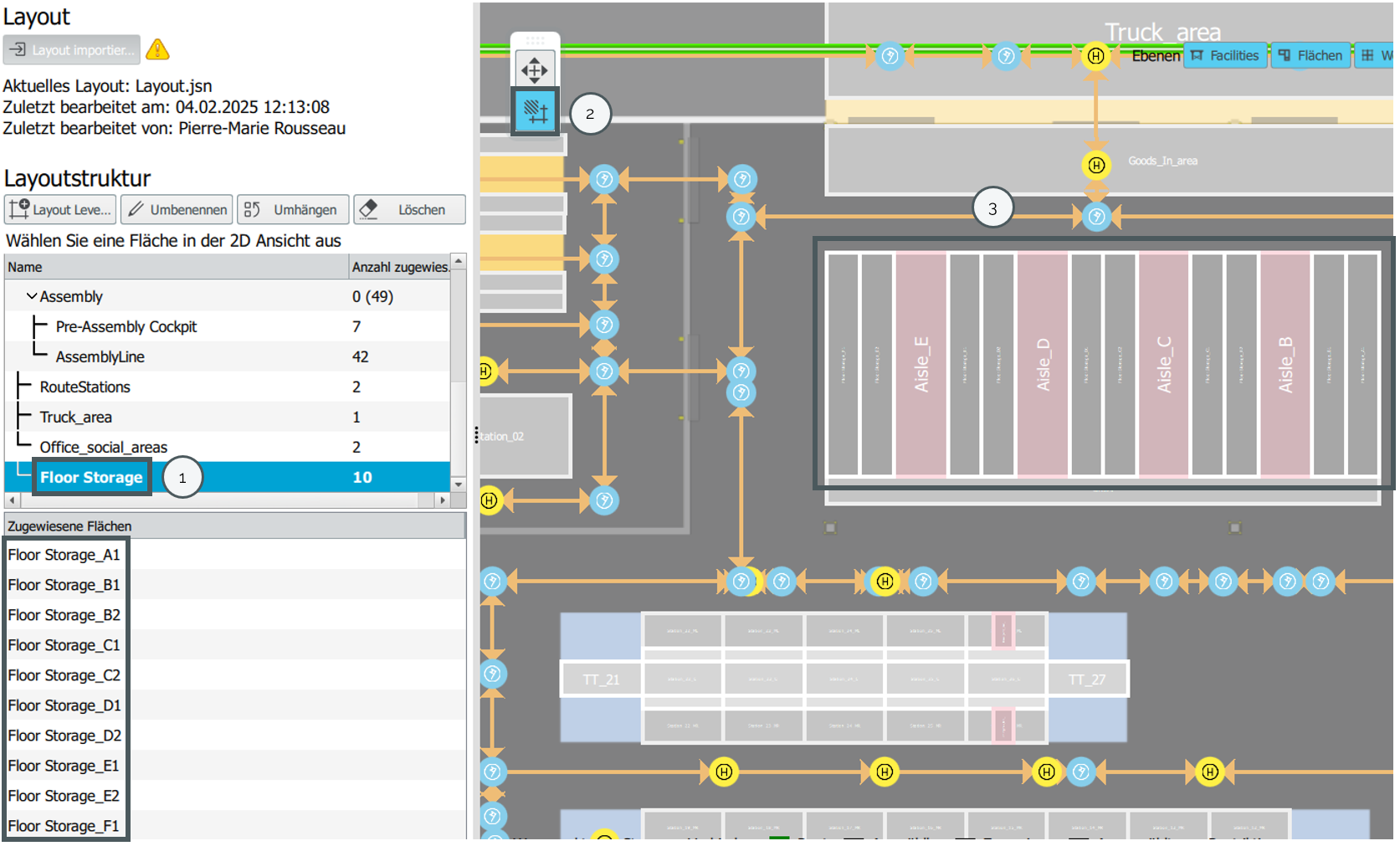

Im nächsten Schritt müssen Sie nun den beiden Layout-Leveln alle entsprechenden Flächen zuweisen. Wählen Sie hierfür zunächst das Layout-Level aus, zu der Sie eine Fläche hinzufügen wollen. Klicken Sie dann in der Toolbar auf das untere Icon. Klicken Sie daraufhin auf die entsprechende Fläche, die Sie zu einem Layout-Level hinzufügen wollen. Wiederholen Sie den Vorgang, bis alle Flächen zum entsprechenden Layout-Level zugeordnet sind.
Tipp: Flächen können über einen Fangrahmen multiselected werden. Nutzen Sie hierfür die Umschalt- und die rechte Maustaste. Indem Sie beides gedrückt halten, können Sie einen Rahmen aufspannen. Alle Flächen, die gesamthaft innerhalb des Rahmens liegen werden selektiert bzw. deselektiert.
Selektieren Sie das Layout-Level zur Pre-Assembly Cockpit und wählen Sie die Flächen aus.
Wiederholen Sie die Schritte für das Floor Storage.
Speichern Sie Ihren Fortschritt.
