ipolog 4 Material Flow Planning Adventure - 2.2 Wegenetz erstellen

Ihr Layout und die zugehörigen 3D Geometrien sind nun auf dem aktuellsten Stand. Die letzten Umplanungen führten dazu, dass nun neue Wegverbindungen für das Floor Storage nötig sind.

Wechseln Sie hierfür in das Submodul "Wegenetz erstellen":

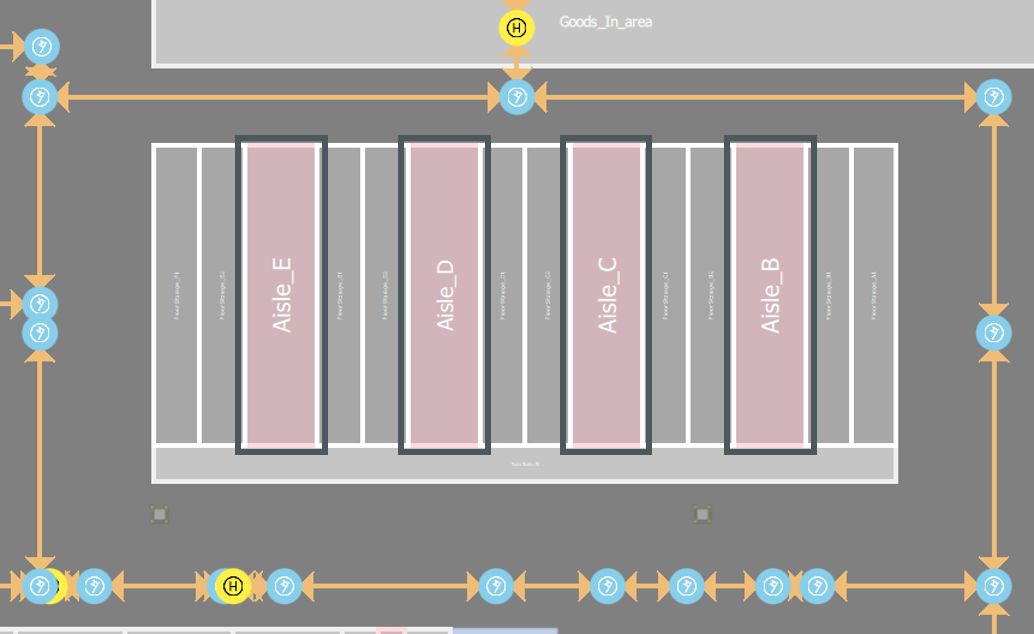

Ergänzen Sie in diesem Schritt die Wegeverbindung und Haltepunkte innerhalb des Floor Storage. Ihre Kollegen aus der Lagerplanung haben bereits die Gassen im Blocklager durch rote Blockierflächen ("Aisles") eingezeichnet. Nutzen Sie diese Gassen für das Wegenetz:

Hier finden Sie weitere Information und Anleitungen zum Wegenetz auf dem Helpdesk.

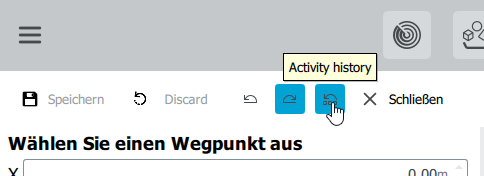

Tipp: Im Wegenetzeditor ist es möglich zwischen zwei Speichervorgängen die Aktivitätshistorie anzusehen und bestimmte Schritte rückgängig zu machen oder wiederherzustellen (siehe Bild).

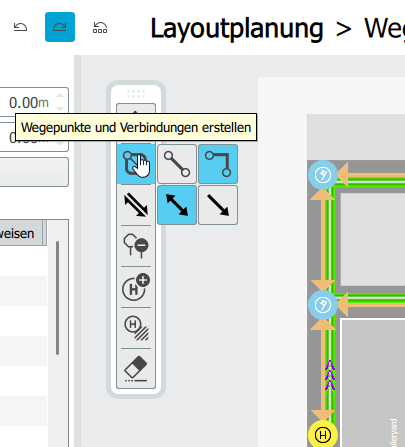

Wählen Sie die Funktion „Wegepunkte und Verbindungen erstellen“:

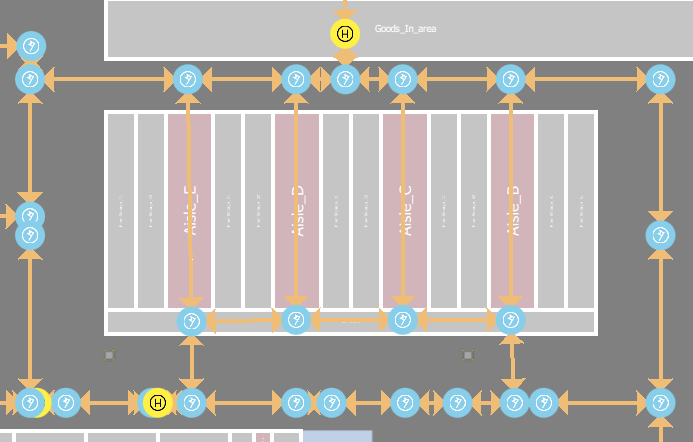

Arbeiten Sie mit 90° Winkeln und ggf. mit offenen Winkeln, um die Wege möglichst optimal zu gestalten. Verwenden Sie bidirektionalen Wegeverbindungen, um das Wegenetz mit Gegenverkehren zu ermöglichen:

Tipp:
Durch einen Rechtsklick können Sie das Anlegen von Wegpunkten und Verbindung unterbrechen und bspw. an einer anderen Stelle neu ansetzen.
Zum Erweitern des Wegenetzes können Sie einfach einen bestehenden Knoten auswählen.

Im nächsten Schritt müssen Sie nun Haltepunkte auf die Wegeverbindungen setzen. Die Haltepunkte dienen als Quellen und Senken und ermöglichen so, dass die Transportmittel die Materialflächen bedienen können.

Dies geschieht über die Funktion „Haltepunkte (HP) erstellen" in der Toolbar.

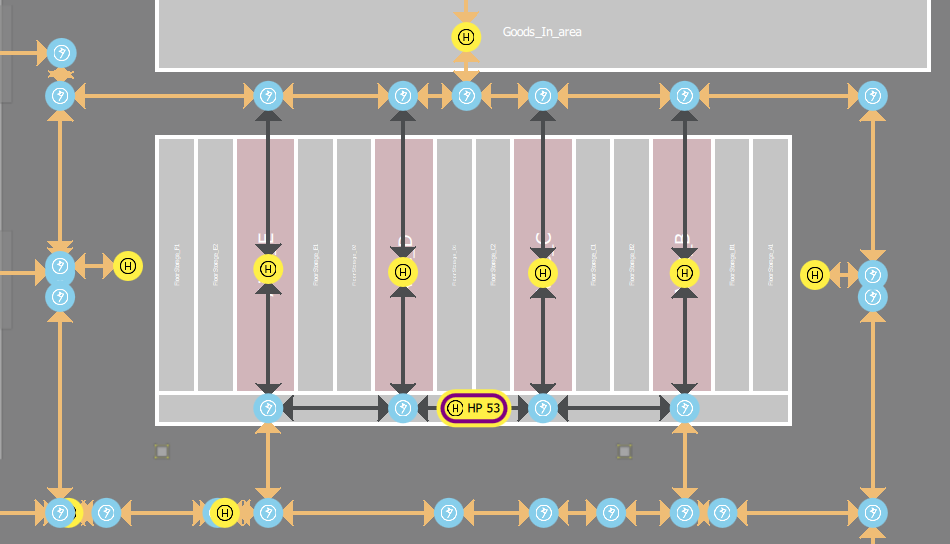

Legen Sie die Haltepunkte möglichst mittig, um den größtmöglichen Bereich abdecken zu können. Vergessen Sie dabei nicht die äußeren Materialflächen:

Stellen Sie nun die Verknüpfung zwischen den neuen Haltepunkten und den entsprechenden Materialflächen her. Dies erfolgt über die Funktion „Haltepunkte zu Materialfläche(n) zuweisen" in der Toolbar. Wählen Sie zuerst einen Haltepunkt aus und weisen Sie diesem eine oder mehrere Materialflächen per Linksklick zu. Auch umgekehrt ist es möglich, dass eine Materialfläche mehrere Haltepunkt-Zuweisungen hat.

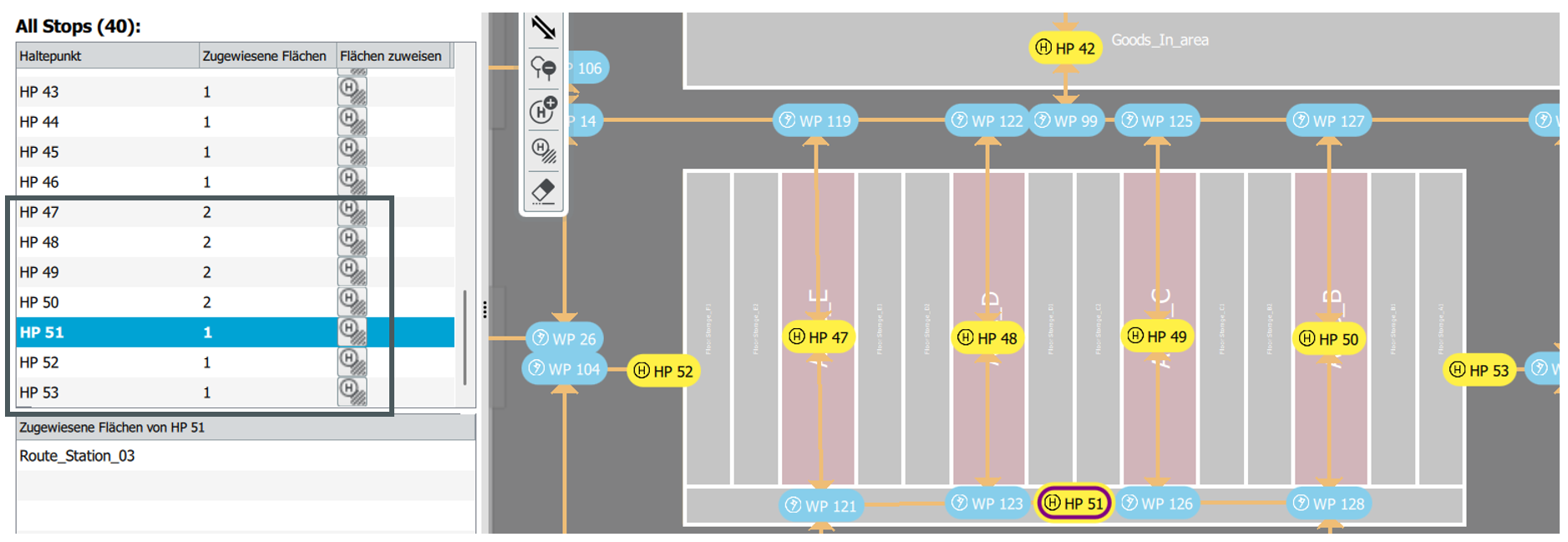

Vergewissern Sie sich über die Tabelle auf der linken Seite, dass alle neu angelegten Haltepunkte mindestens eine Materialfläche zugewiesen haben:

Im gesamten Floor Storage soll zudem für alle Fahrzeuge folgende Restriktion gelten:

• Geschwindigkeitsrestriktion: 1,0 m/s

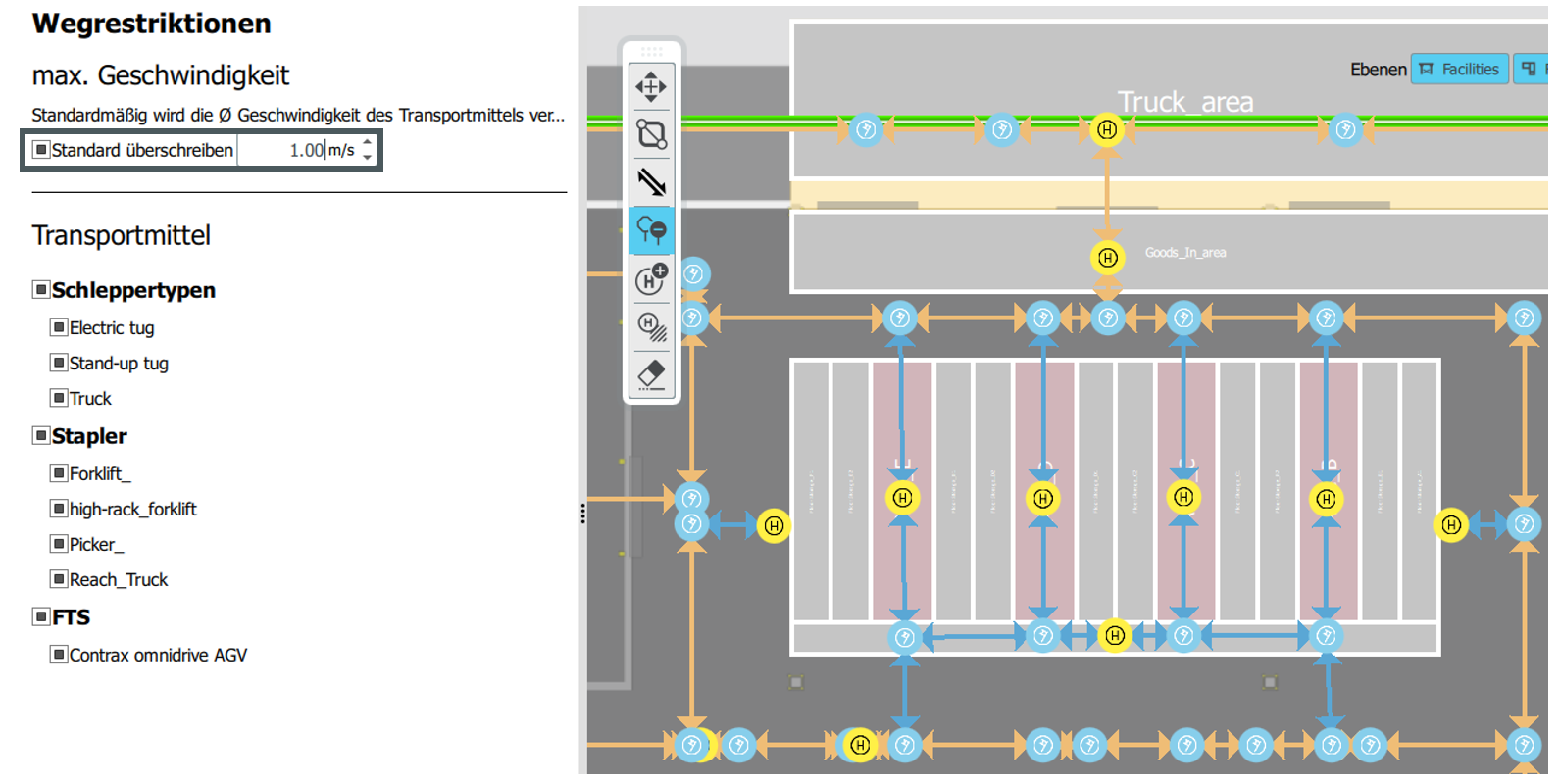

Wählen Sie dazu die Funktion "Wegerestriktionen definieren" in der Toolbar und selektieren Sie die dazugehörigen Wegeverbindungen. Ausgewählte Verbindungen erscheinen blau:

Tipp: Verwenden Sie Multiselect indem Sie Shift und mittlere Maustaste halten und dann den Rahmen über die gewünschten Verbindungen ziehen. Alternativ können Sie mit gedrückter Strg-Taste mehrere Verbindungen nacheinander auswählen.

Speichern Sie Ihren Fortschritt.
