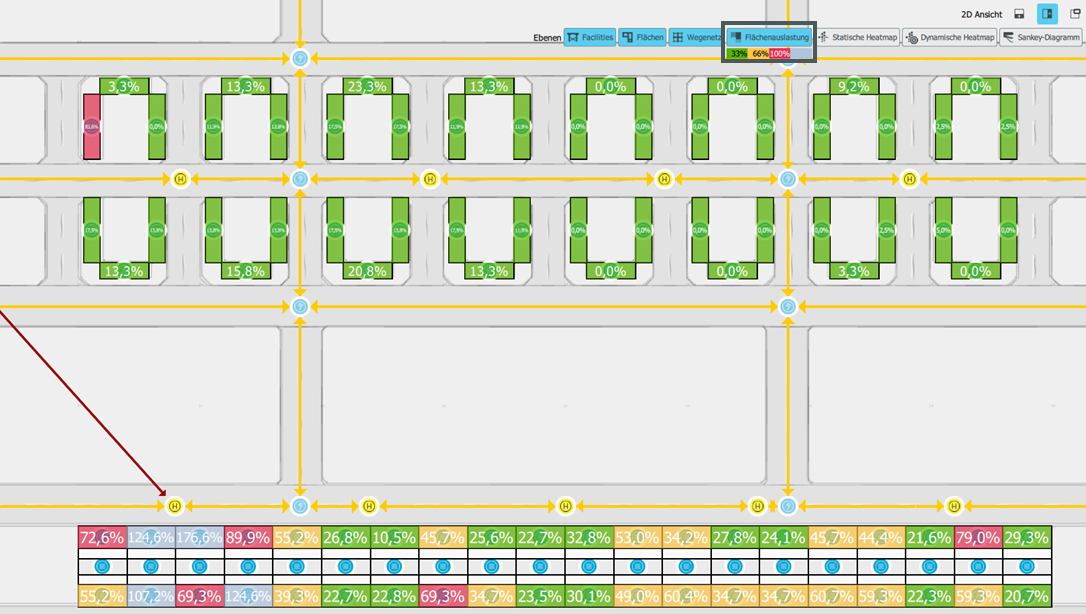

In der 2D Ansicht ist eine layoutbezogene Visualisierung der Belastungen der Materialflächen verfügbar, sodass direkt ersichtlich ist, welche der Materialflächen am stärksten ausgelastet sind.
Die Aktivierung dieser Auswertung erfolgt in der 2D Ansicht durch das Auswählen der Ebene Flächenauslastung.
Die Flächenauslastung wird dabei über folgende Formel berechnet:
genutzte Fläche/ Gesamtfläche.
Die Auslastung ist, wie in dem vorangegangenen Screenshot dargestellt, jeder einzelnen Materialfläche direkt im 2D Layout zu entnehmen.
Standardmäßig wird die Flächenauslastung wie folgt dargestellt:
0% - 33% grün
> 33% - 66% gelb
> 66% - 100% rot
>100% grau

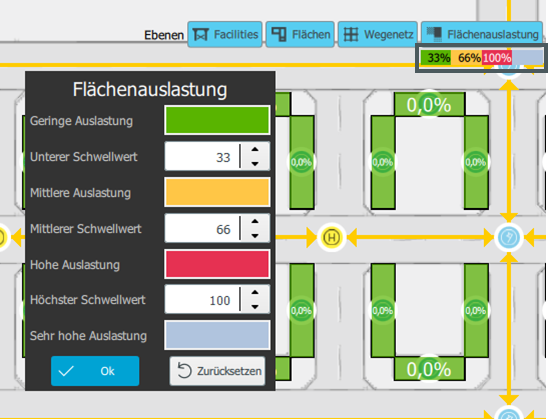

Die Schwellenwerte und die farbliche Hinterlegung der Flächen der Flächenauslastung sind individuell anzupassen. Dafür ist mit der Maus über die Farbskala unterhalb des Buttons Flächenauslastung zu fahren. Anschließend öffnet sich die folgende Ansicht:
Die Schwellenwerte können dort eingestellt werden. Wird auf eine Farbe geklickt, so öffnet sich ein weiteres Fenster, über welches die farbliche Hinterlegung für eine der vier Stufen der Auslastung zu definieren ist.
Die Einstellungen sind anschließend mit OK zu bestätigen, wenn sie beibehalten werden sollen. Andernfalls können Änderungen über den Button Zurücksetzen rückgängig gemacht werden.
Berechnung der Flächenauslastung

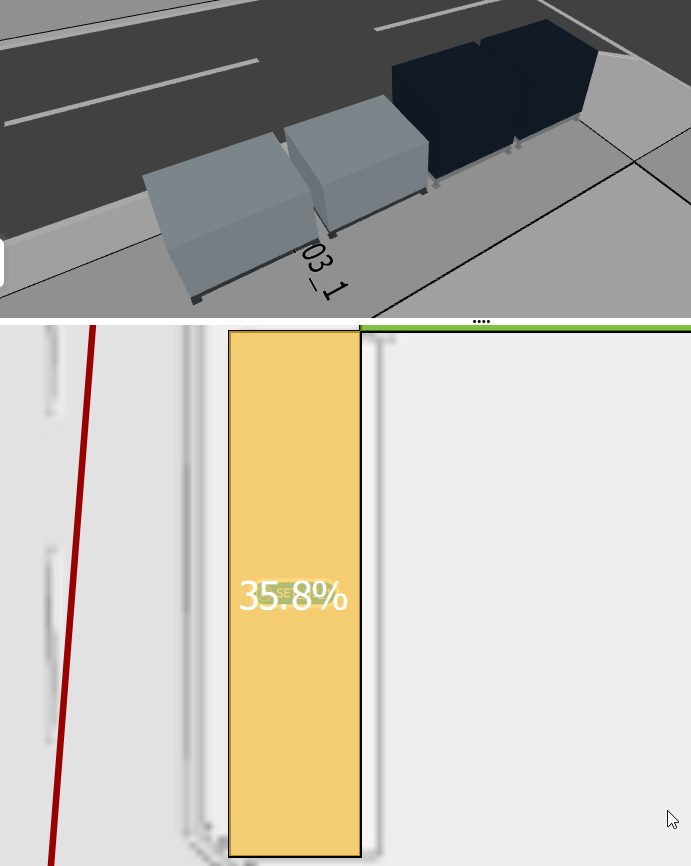

Die Berechnung wird über eine Materialfläche mit einer Belastung von 35,8% erklärt:
| Größe der Materialfläche | 16,00 m² |
| Behälter auf der Materialfläche | 4 |
| Auslastung der Materialfläche | 35,8% |
Die vier Ladungsträger setzten sich dabei wie folgt zusammen:
| Anzahl | Länge [m] | Breite [m] | Fläche pro Ladungsträger ohne Abstand[m²] | Länge [m] mit Behälterabstand* | Breite [m] mit Behälterabstand* | Fläche Gesamt je Ladungsträgertyp mit Abstand [m²] |
| 2 | 1,200 | 1,00 | 1,2 | 1,300 | 1,100 | 2,86 |
| 2 | 1,20 | 1,00 | 1,2 | 1,300 | 1,100 | 2,86 |
| Summe | 5,72 | |||||
*Als Abstand für die Behälter wird von ipolog 4 Materialflow von 0,1m ausgegangen, wie bereits dem Berechnungsbeispiel zu entnehmen ist.
Die Auslastung der Fläche berechnet sich nun wie folgt:
Belegte Materialfläche / verfügbare Materialfläche
Das das betrachtete Beispiel bedeutet dies nun konkret:
5,72 m² / 16,00 m² = 0,3575 ~ 35,8%
Weitere Informationen für die Berechnung sind der Lagerauswertung zu entnehmen.
