ipolog 4 Material Flow: Prozessketteneditor - Bündler-Ansicht

Durch die Definition von Standardbündlerketten (SBKs) und die Zuweisung von diesen zu SVKs können für konkrete Standardbündlerketten die entsprechenden Bündler (im Bündler-Editor) angelegt und dann der Materialfluss  der Bündler im VK-Editor definiert werden.
Hierzu sind die konkreten Materialflächen für die verschiedenen Stufen sowie, falls nicht automatisch zugewiesen, die Haltepunkte zu definieren. Findet ein Routentransport statt, ist außerdem die Route sowie der verwendete Anhänger festzulegen. Für Direkttransporte wird das Transportmittel, sowie ggf. der Werker, aus der Einstellung in der zugehörigen SBK übernommen - Transportmittel und Werker können hier aber jederzeit manuell überschrieben werden.

Allgemeine Orientierung

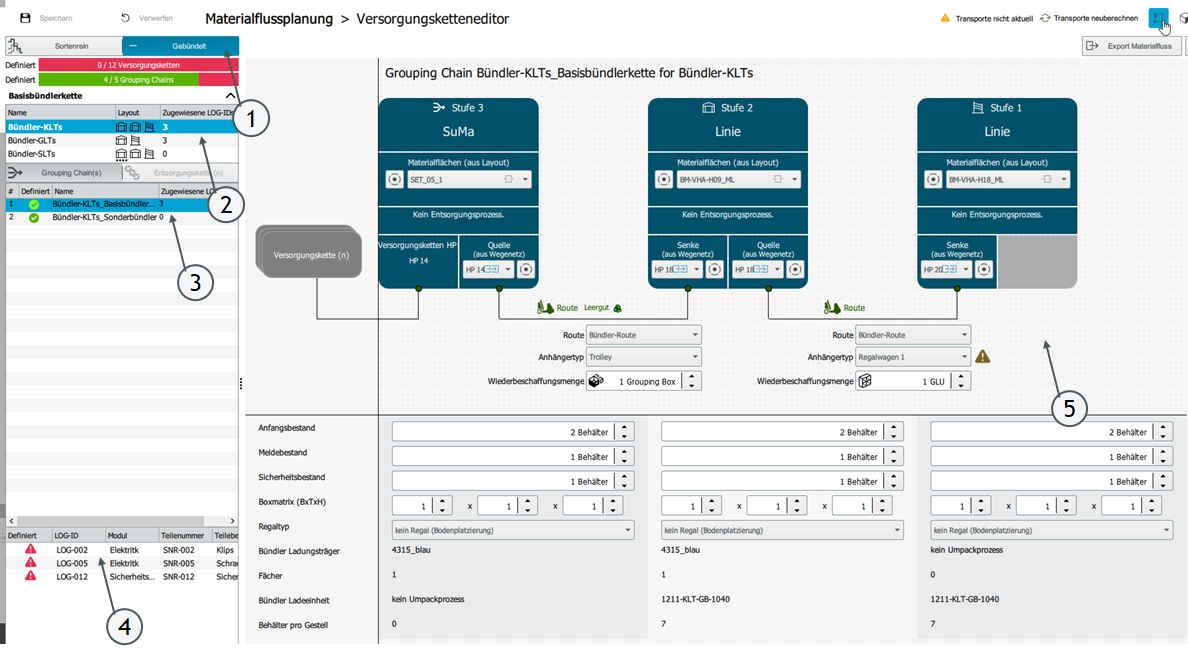

Es kann zwischen der sortenreinen und der gebündelten Ansicht gewechselt werden (siehe 1).  Es gibt dann eine Übersicht über alle im SVK-Editor angelegten Standardbündlerketten (siehe 2).  Für die hier ausgewählte SBK werden in der darunter liegenden Tabelle alle angelegten Bündler und die Anzahl an zugewiesenen Teilen angezeigt (siehe 3). Wählt man hier einen Bündler aus, so werden die hier zugewiesenen LOG-IDs angezeigt (siehe 4). Rechts wird, analog zu den Versorgungsketten der Materialfluss, sowie die Transporte und die Parameter dargestellt (siehe 5).

Definition von Bündlerketten

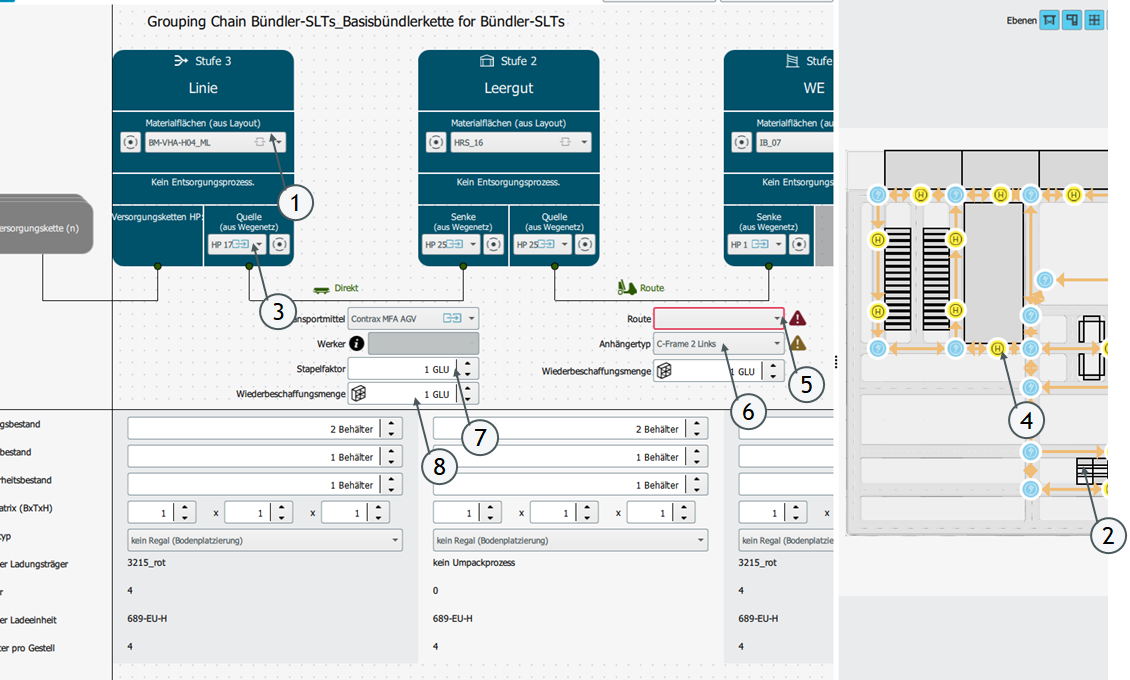

Über die Tabelle links kann eine Bündlerkette (für die ausgewählte SBK) ausgewählt werden. Für alle rechts angezeigten Stufen kann dann eine Materialfläche ausgewählt werden. Die Auswahl kann entweder über ein DropDown (siehe 1) oder über das 2D-Layout (siehe 2) erfolgen. Die verfügbaren Materialflächen hängen davon ab, ob für die gewählte Stufe eine Layoutlevel hinterlegt wurde oder nicht. Ist der ausgewählten Fläche im Wegenetzeditor eine Haltepunkt zugewiesen worden, so wird dieser bei Auswahl der Materialfläche automatisch eingetragen. Ist dies nicht der Fall, so muss manuell ein Haltepunkt ausgewählt werden. Haltepunkte können, wie Materialflächen auch, über ein DropDown (siehe 3) oder über das 2D-Layout (siehe 4) ausgewählt werden.
Für Routentransporte kann über ein DropDown die gewünschte Route unter den verfügbaren Routen ausgewählt werden (siehe 5). Zusätzlich wird noch der Anhänger für den Routentransport ausgewählt (siehe 6).
Für Direkttransportmittel kann bei Bedarf der Stapelfaktor angepasst werden - dieser liegt standardmäßig bei 1 (siehe 7).
Die Wiederbeschaffungsmenge kann sowohl für Routen- als auch für Direkttransporte über 8 angepasst werden und liegt standardmäßig ebenfalls bei 1.
Vor jedem Bündler wird analog zu den VKs der aktuelle Status angezeigt.

Unterhalb des Materialflusses können weitere Anpassungen vorgenommen werden:

Bestände:

Die Bestände (Anfangsbestand, Meldebestand und Sicherheitsbestand) können angepasst werden. Standardmäßig sind die Werte wie folgt eingestellt:

Anfangsbestand: 2 Behälter
Meldebestand: 1 Behälter
Sicherheitsbestand: 1 Behälter

Boxmatrix:

Über die 3 Eingabefelder kann die Boxmatrix eingestellt werden.

Regal:

Soll die Platzierung der Behälter nicht auf dem Boden, sondern im Regal erfolgen, so kann hier ein über das Ressourcen-Management importiertes Regal ausgewählt werden.

Verwendete Behälter:

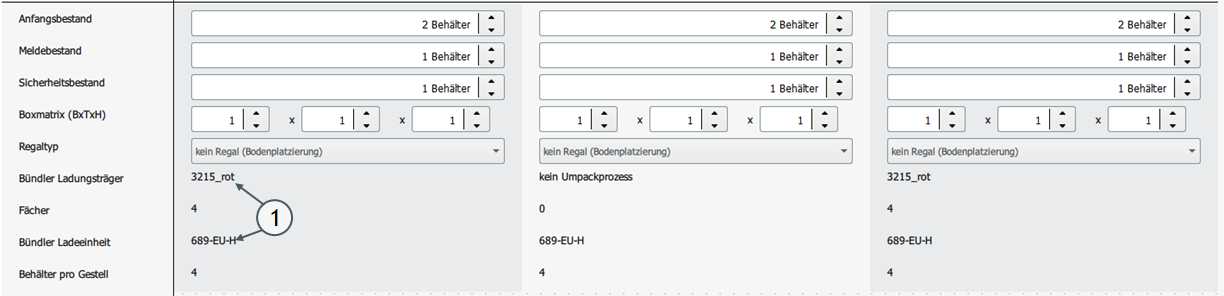

In der Übersicht unterhalb des Materialflusses werden jeweils noch die auf der Stufe verwendeten Behälter ausgegeben (siehe1). Diese werden im Bündlereditor für den jeweiligen Bündler definiert.

Sind die Behälter noch nicht definiert, erhält der Nutzer einen Hinweis (siehe 1):

Darstellung in der zugehörigen VK

Ist einer SVK eine SBK zugewiesen - findet also eine Bündelung statt - so wird dies in der VK in der sortenreinen Ansicht dargestellt:

Das Kettenlayout der jeweiligen SVK endet mit dem Bündler-Icon sodass für den Nutzer auf einen Blick klar ist, dass gebündelt wird (siehe 1).
Die Stufe, an der die Bündelung stattfindet, wird in der Bündlerfarbe dargestellt (siehe 2). Außerdem werden Fläche und Haltepunkt aus der Bündlerstufe übernommen und können daher nicht bearbeitet werden. Das Layoutlevel wird ebenfalls aus der Bündlerstufe übernommen, sodass hier Inkonsistenzen vermieden werden.
Es gibt rechts neben der Stufe, an der gebündelt wird eine Anzeige, in welche Bündlerkette diese Versorgungskette mündet (siehe 3)
