In der Transportsimulation können die von der Software automatisch berechneten Touren eingesehen werden. Zudem ist es hier möglich, die Simulation zu bestimmten Zeitpunkten genau zu betrachten. Wird eine Simulation über mehrere Tage erzeugt, kann der entsprechende Tag ausgewählt werden (siehe NR. 1 im nachfolgenden Screenshot). In der Übersicht werden alle simulierten Tage mit ihrer jeweiligen Anzahl an Aufträgen angezeigt. Für diese Visualisierung der Transporte öffnet sich die 3D Ansicht automatisch beim Wechsel in das Submodul.
Um bestimmte Zeitpunkte eines Tages in der 3D Visualisierung zu betrachten ist es auch möglich, den Slider im Transport Gantt (Ansicht, in der unteren Bildschirmhälfte, in welcher die einzelnen Touren dargestellt sind) zu verschieben. Dadurch werden die Transporte ab dem definierten Zeitpunkt angezeigt. Angezeigt wird immer der Tag, der aktuell ausgewählt ist. Das ausgewählte Datum und die ausgewählte Uhrzeit werden neben dem Slider angezeigt.
In dem Transport Gantt werden die Be- und Entladeprozesse für Voll- und Leergut sowie die Fahrzeiten dargestellt. Daneben werden auch Verteilzeiten im Gantt Diagramm berücksichtigt, wenn im Ressourcenmanagement für die Werker, welche für den Transport definiert worden sind, auch Verteilzeiten hinterlegt sind. Routentransporte werden hier mit dem jeweiligen Schleppertyp aufgeführt, gruppiert nach der verwendeten Tourenstrategie und dem verwendeten Werker.
Haben Routen den gleichen Schlepper und Werker zugewiesen, versorgt dieser Schlepper wann immer möglich alle diese Routen. So werden die Schlepper optimal auf verschiedenen Routen ausgelastet. Der Wechsel zwischen zwei Routen findet immer zwischen Endpunkt der einen und Startpunkt der anderen Route statt. Dafür wird die Transferzeit berücksichtigt. Im Gantt-Diagramm werden die befahrenen Routen für jede Tour angegeben.
Ist im Submodul Anhängerplanung die dynamische Anhängerplanung gewählt (Option 2), so können für jede Tour über einen Tooltip die Auslastung der Anhänger sowie die einzelnen Anhängerinstanzen angezeigt werden.
Die Auslastung berechnet sich wie folgt: belegte Fläche Anhängerfläche/ verfügbare Anhängerfläche
Legende Gantt-Diagramm:
| NR. | Beschreibung |
| 1 | Hier werden nach den Simulationstagen geordnet die Aufträge je Tag angezeigt. Der Simulationstag beginnt in der Mitte zwischen Ende und Anfang des Schichtplans. Die Aufträge werden auf Basis des durchschnittlichen Anlieferzeitpunkts dem Simulationstag zugewiesen, sodass das Bereitstell-Zeitfenster möglich groß wird. |
| 2 |
Die Aufträge können hier neu berechnet werden. |
| 3 |
Hier kann der Report ein- und ausgeblendet werden. Es werden die Anzahl der Transporte je Uhrzeit und Transport-Art (Direkt oder Route) farblich getrennt voneinander dargestellt. |
| 4 |
Über diesen Button kann das Gantt-Diagramm ein- und ausgeblendet werden. Es werden alle Transportmittel mit ihren jeweiligen Prozessen zeitlich und farblich dargestellt. Hierbei wird zwischen Be- und Entladen von Vollgut und Be- und Entladen Leergut unterschieden (siehe Legende Gantt-Diagramm). Durch Auswählen einzelner Prozesse werden Details angezeigt. |
| 5 |
Hier kann eine KPI-Auswertung der einzelnen Transportmittel angezeigt werden. Benötigte Transportmittel werden anhand ihrer Prozesszeiten, Leerfahrten und Bedarfe je Schicht ausgewertet und dargestellt. |
| 6 |
Hier kann eine Auswertung der einzelnen Routen angezeigt werden. Benötigte Transportmittel werden anhand ihrer Prozesszeiten und Bedarfe je Schicht ausgewertet und dargestellt. |
| 7 |
Hier kann die Wegepunkt-Analyse angezeigt werden. Nähere Informationen hierzu sind hier zu finden. |
| 8 |
Über diesen Button sind die Simulationsparameter in der Software einzustellen. |
| 9 |
Die Auftragsliste kann ein- und ausgeblendet werden und zeigt alle berechneten Aufträge an. |
Findet ein Wechsel in ein anderes Submodul statt, für welches als Eingangsdaten die Transportaufträge benötigt werden, erscheint in diesem ein Hinweis. Über diesen Hinweis können die Transporte neu berechnet werden. Dabei findet automatisch eine Weiterleitung in das Submodul Transportsimulation statt.
In der Auftragsliste werden alle Aufträge berücksichtigt. Kann ein Auftrag nicht bedient werden, ist in der Spalte "Aufgetretenes Problem" eine Ursache für das Nichterfüllen des Auftrags angegeben. Wird auf den Button "nicht erfüllbar" neben dem Button "Auftragsliste exportieren" geklickt, so werden alle Aufträge angezeigt, die nicht bedient werden können. Bei dem nachfolgenden Screenshot wären dies beispielsweise 55 nicht erfüllbare Aufträge.

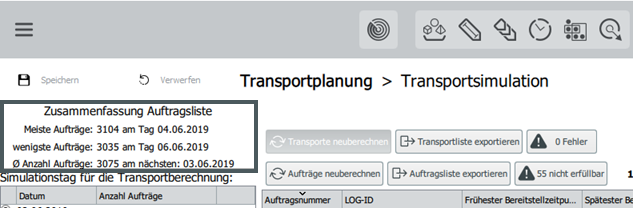

In der Zusammenfassung der Auftragsliste werden die Tage mit den meisten und den wenigsten Aufträgen angezeigt. Außerdem wird der Tag angezeigt, der mit seiner Auftragszahl dem Durchschnitt am nächsten kommt. Wird auf den Button "nicht erfüllbar" neben dem Button "Auftragsliste exportieren" geklickt, so werden alle Aufträge angezeigt, die nicht bedient werden können. Bei dem nachfolgenden Screenshot wären dies beispielsweise 55 nicht erfüllbare Aufträge.
Bitte beachten Sie, dass die Fehlermeldungen immer nur für die Tage ausgegeben werden können, die berechnet worden sind, da wir diese Informationen nur ausschließlich nach der Berechnung der Transporte erhalten.
Bei der Transportberechnung werden auch Prozesszeiten berücksichtigt, wenn die Quelle und Senke von Teilen im Versorgungsketteneditor miteinander übereinstimmen. So lassen sich die Zeiten für Umlagerungsprozesse in der Software berücksichtigen.
Erfolgt die Betrachtung der Transporte in der 3D Ansicht durch die Visualisierung der Transportfahrzeuge, so kann beim Öffnen der 2D Ansicht die Dynamische Heatmap Aufschluss über die Streckenbelastungen geben. Es können Zeitfenster von 15 Minuten, einer ganzen Schicht oder eines ganzen Tages betrachtet werden. Dazu ist, ebenso wie in der 3D Visualisierung, der Silder entlang im Transport Gantt zu verschieben.
Neben der Betrachtung der Simulation von Transporten in 3D ist es zudem möglich, die Auftragsliste und die Transportliste aus der Software zu exportieren. Dies erfolgt über die entsprechenden Buttons rechts von "Transporte neuberechnen". Hierbei wird immer der aktuell ausgewählte Tag exportiert.
