ipolog 4 Workspace: File Menu

Im File Menu von ipolog 4 Workspace können Sie verschiedene Daten aus Ihrem Projekt exportieren und das Projekt bearbeiten, bzw. Einstellungen anpassen. Wählen Sie dazu das Modul "File Menu" in der Modulleiste:

Es ist in 3 Kategorien eingeteilt: File, Material und Simulation.

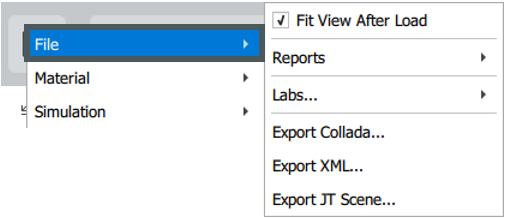

File

Im Menüpunkt File können Sie Daten exportieren und Berichte erstellen. Diese Funktionen sind enthalten:

• Fit View After Load: Die Ansicht wird nach dem Laden auf die Standardansicht zurückgesetzt.

• Import Delivery Type Excel...: Import der Zuordnung von Teilen zu Ladungsträgertypen (vor Version 4.4.3)

• Reports: Hier kann man sich verschiedene Berichte schreiben lassen. Mehr dazu hier.

• Labs: Hier befindet sich der experimentelle Bereich von ipolog 4 Workspace. Mehr dazu hier.

• Graph Reports: Hier kann man sich graphische Berichte schreiben lassen. (vor Version 4.4.3)

• Project...: Wenn man über den Projects Ordner ein Projekt reingeladen hat, kann man es hier exportieren oder die .ipo-File reparieren (vor Version 4.4.3)

• Export Collada…: Exportfunktion in das 3D-Format Collada. Fabrikhalle inklusive Animation/Werkerbewegungen und Produktbewegungen werden exportiert.

• Export XML...: Exportiert das Projekt-Layout und die Materialanstellung als Code.

• Export JT Scene...: Hier kann man eine JT Datei, also eine 3D-Datei exportieren.

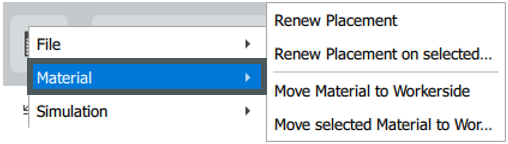

Material

• Renew Placement: Änderungen am Material/ an den Materialeinstellungen werden aktualisiert und neu geladen. Die Feinplatzierung wird überschrieben (Auch Regalpositionen von fixierten Regalen werden neu berechnet).

• Renew Placement on selected Areas: Nur auf selektierten Flächen werden Änderungen am Material bzw. an den Materialeinstellungen aktualisiert und neu geladen. Die Feinplatzierung wird überschrieben (Auch Regalpositionen von fixierten Regalen werden neu berechnet).

• Layout Racks: Änderungen am Material/ an den Materialeinstellungen werden aktualisiert und neu geladen. Alle fixierten Regale bleiben fixiert. Alle anderen Regalpositionen werden neu berechnet. (vor Version 4.4.3)

• Layout Racks on selected Areas: Nur auf selektierten Flächen werden Änderungen am Material bzw. an den Materialeinstellungen aktualisiert und neu geladen. Alle fixierten Regale bleiben fixiert. Alle anderen Regalpositionen werden neu berechnet. (vor Version 4.4.3)

• Move Material to Workerside: Das Material wird auf die Seite des Werkers gestellt, je nachdem ob in der Excel-Datei als Arbeitsposition "left" oder "right" angegeben ist.

• Move selected Material to Workerside: Nur ausgewähltes Material wird auf die Seite des Werkers gestellt, je nachdem ob in der Excel-Datei als Arbeitsposition "left" oder "right" angegeben ist.

Simulation

• Set Active Product: Hier kann das gewünschte Produkt ausgewählt werden. (vor Version 4.4.3)

• Calculate Active Product: Das aktive Produkt wird neu berechnet. (vor Version 4.4.3)

• Calculate All Products: Alle Produkte werden neu berechnet. (vor Version 4.4.3)

• Calculate Shown Products: Alle dargestellten Produkte werden neu berechnet (Nur gefilterte Produkte). (vor Version 4.4.3)

• Recalculate active worker tasks: Berechnet die Aufgaben der Werker für das aktuell ausgewählte Produkt neu.
• Recalculate: Berechnet die Aufgaben der Werker für alle Produkte neu - analog zu "Recalculate" im Werker Gantt.
• Reset to base products: Setzt die Produktauswahl zurück auf das Basisprodukt.

• All-Tasks schedulable: Mit dieser Funktion können im Worker Gantt alle Prozesse verschoben werden, auch auf eine anderes Produkt.

• Refresh Product Variants: Produktvarianten werden hier aktualisiert.

• Play/ Pause: Arbeitsvorgänge können abgespielt und angehalten werden.

• Reset: Die Werker werden auf ihre Startposition zurückgesetzt.

• Insert Pick Operations: Ist dieser Befehl aktiviert, werden die Wege zum Materialholen berücksichtigt; ist der Befehl nicht aktiviert, werden keine Materialholungswege bei der Berechnung der Fertigungszeit berücksichtigt.

• Insert Wait Operations: Sie können hier vergleichen, wie sich die Fertigungszeit verändert, wenn die Werker ihre Arbeit aufeinander abstimmen (Synchronisationszeitpunkte werden berücksichtigt) oder wenn sie unabhängig von anderen Werkern arbeiten (Synchronisationszeitpunkte werden nicht berücksichtigt).

• Insert Tool Operations: Ist dieser Befehl aktiviert, werden die Wege zum Werkzeugholen berücksichtigt; ist der Befehl nicht aktiviert, werden keine Werkzeugholungswege bei der Berechnung der Fertigungszeit berücksichtigt.

• Beam Path: Ist dieser Befehl aktiviert, dann werden von ipolog keine zusätzlichen Laufzeiten berechnet, weil eine pauschale Laufzeit hinterlegt ist. Der Werker „beamt“ sich also von einem Arbeitsschritt zum nächsten, ohne Wege zurückzulegen.

• Bird Path: Hier kann eingestellt werden, ob der Werker einen idealisierten Weg zum Materialholen o.ä. laufen soll (die sogenannte Vogelfluglinie – direkter Weg zum Ziel) und damit keine Störkonturen berücksichtigt. Dies dient zum Vergleich der Zeitersparnis mit der realen Wegstrecke. Außerdem kann hierdurch die Berechnung beschleunigt werden, was z.B. bei Simulationen mit vielen unterschiedlichen Produkten an Bedeutung gewinnen kann.

• Real Path: Bei Aktivierung dieses Befehls läuft der Werker alle Wege wie vom Programm berechnet – die reale Laufzeit wird eingeblendet.
