In der Software ipolog 4 Workspace können direkt Stationen und Materialflächen erstellt werden.

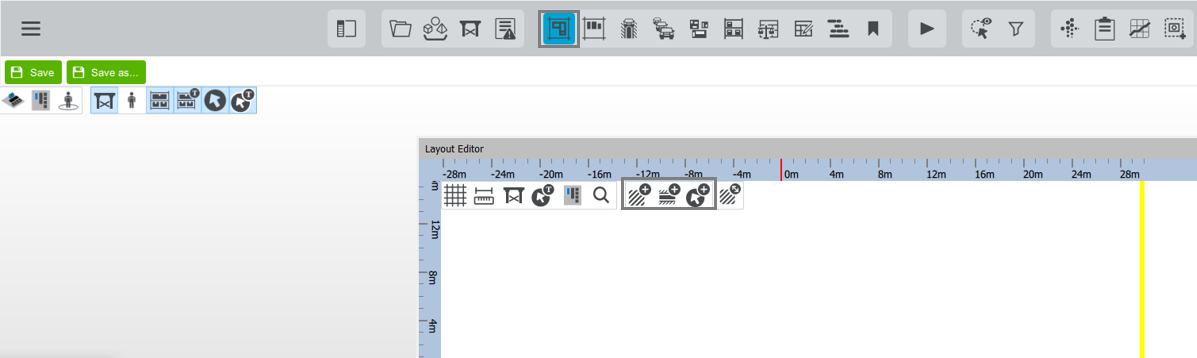

ipolog 4 Workspace öffnet sich nun der Layout-Editor, in dem die Flächen wie folgt zu erstellen sind:

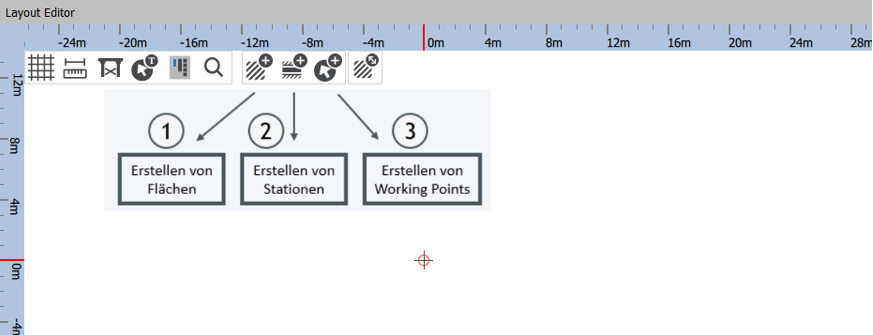

Erstellen von Flächen
In die jeweiligen Felder die Namen und Abmaße der Fläche eintragen. Zusätzlich gibt es noch die Möglichkeit, die Flächen bestimmten Stationen zuweisen, die in ipolog erstellt worden sind.
Über das Feld Typ ist zu definieren, um welche Art von Fläche es sich in ipolog 4 Workspace handelt. Dabei gibt es vier unterschiedliche Typen:
Bezeichnung | Erklärung | |
Material Area | Damit werden Flächen bezeichnet, die für die Materialanstellung Anwendung finden. Es besteht in ipolog nur die Möglichkeit, Materialien auf diesen Flächen anzustellen. | |
Working Area | Working Areas finden bei der Visualisierung der Werker Anwendung. Das ist der abgerenzte Bereich, auf dem Werker zu den Materialien für den Verbau am Fahrzeug gehen. Auf diesen Flächen finden sozusagen die gesamten Arbeitsvorgänge statt. | |
Conveyor Area | Die Conveyor Area stellt die Fließbandfläche dar. Auf dieser ist später das Produkt in der Software zu sehen. | |
Blocking Area |
Blocking Areas beschreiben Sperrflächen, die nicht von Werkern zu betreten sind. Des Weiteren können sie zur Visualisierung anderweitiger Hindernisse verwendet werden. |
Als Standarteinstellung ist für die Fläche "Define Rectagle" eingestellt. Mit der Einstellung "Draw Polygon" können vielecke gezeichnet werden. Dafür gibt es folgende Einstellungen:
Vielecke werden in ipolog mit der Maus, durch das Setzten von Scheitelpunkte, hinzugefügt. Ebenso gibt es die Möglichkeit über "Add Vertex" einen Scheitelpunkte in ipolog zu festigen. Durch "Drop Vertex" wird der letzte gefistigte Scheitelpunkt rückgängig gemacht. Durch "Close Polygon" wird das Vieleck geschlossen. Desweiteren gibt es über die Icons weitere Einstellungen, für das Zeihnen des Vielecks in ipolog.
Über den Button "Create" wird der Vorgang bestätigt. Anschließend "hängt" die erstellte Fläche an der Maus und kann so im Layout platziert werden. Dies erfolgt über einen Linksklick in die Ansicht des Layout-Editors.
Erstellen von Stationen
Das Erstellen von Stationen in der Software erfolgt analog zu der Vorgehensweise bei Flächen. Über "Add a ne Station" (1) können über "new" (2) neue Stationen hinzugefügt werden. Soll eine bereits bestehende Station nochmals eingefügt werden, kann diese unter den aufgelisteten Stationen ausgewählt werden. Über (3) werden alle Verfügbaren Stationen ausgewählt.
Das erstellen neuer Stationen erfolgt wie beschrieben:
Anschließend kann ein individueller Name für die neue Station vergeben werden. Die Anzahl der Stationen wird in das Auswahlfeld "Count" eingetragen, die Zählschritte bei der Bezeichnung der Software in "Increment". Die Bestätigung der Bezeichung erfolgt über Create (3).
Eine Station in ipolog 4 Workspace besteht standardmäßig, wie bereits in der Abbildung dargestellt, aus insgesamt fünf Flächen:
- Zwei Materialflächen für die Materialanstellung
- Zwei Arbeitsflächen für die Durchführung der Arbeitsvorgänge der Werker
- Ein Conveyor, der die Fließbandfläche darstellt. Diese Fläche ermöglicht später die Visualisierung des Produktes.
Die Abmaße für die jeweiligen Flächen sind zunächst einzutragen (4) und anschließend auf create Station(s) (5) zu klicken. Danach hat der Nutzer wieder die Möglichkeit, die Stationen direkt in dem Layout-Editor zu platzieren.
Erstellen von Working Points
Working Points sind nur optional in der Software zu erstellen. Sie geben an, an welchem Ort ein Werker arbeitet.
In der Montageexcel ist für jeden Arbeitsvorgang eine Arbeitsposition der Werker zu definieren. Jedoch ist hier die Unterscheidung zwischen produktbezogenen und stationären Arbeitspositionen zu treffen.
Produktbezogene Arbeitspunkte werden direkt bei der Definition und dem Import von Produkten in die Software angegeben und können zusätzlich über den Catalog angepasst werden.
Stationäre Working Points können beliebig im Layout-Editor erstellt und verwendet werden.
Im ersten Schritt ist der Name des Working Points festzulegen (1). Über das Bestätigen des Namens über "Create" (2) wird der Working Point auf dem Ursprung des Layouts bei (0/0) platziert (3).
Um den Working Point nun in dem Layout frei zu platzieren, ist dieser anzuklicken und kann anschließend verschoben werden. Für diesen Vorgang die linke Maustaste gedrückt halten
Flächen drehen
In ipolog 4 Workspace erstellte Flächen können über den Layout Editor gedreht werden.
Hierzu muss zuerst "Layout movable" (siehe 1) aktiviert werden. Im Anschluss kann die gewünschte Fläche durch Anklicken ausgewählt werden. Für die ausgewählte Fläche öffnet sich ein Fenster, welches unter Anderem die Postion und den Namen der Fläche anzeigt. Die Fläche kann so in verschiedene Richtungen und in verschiedenen Winkeln gedreht werden (siehe 2):
Flächen löschen
Um einzelne oder mehrere Flächen über den Layout Editor zu entfernen, muss ebenfalls "Layout movable" aktiviert sein. Markierte Flächen können dann über die im unteren Screenshot gezeigten Button gelöscht werden:
Umbennen von Flächenbezeichnungen
Das Umbenennen von Materialflächen findet im Layout Editor statt. Dieser ist im ersten Schritt zu öffnen. Nun ist zuerst die Option "Layout Areas Movable" zu wählen. Dadurch können Flächen im Layout verschoben und bearbeitet werden.
Im nächsten Schritt ist eine Fläche auszuwählen. Das erfolgt über den Klick auf eine beliebige Fläche. Hier öffnet sich ein kleines Fenster, welchem unterschiedliche Parameter der ausgewählten Fläche zu entnehmen sind, darunter auch der Name der gewählten Fläche.
Im nächsten Schritt ist nun der Name zu verändern und die Eingabe mit Enter zu bestätigen. Der neu definierte Name für die Materialfläche wird dadurch in der 2D Ansicht und in der 3D Ansicht verwendet.
Flächen + Facilities verschieben und Größen ändern
Um die Maße einer Fläche zu ändern gibt es die Möglichkeit, die Flächen manuell einzugeben (1). Hier kann die Länge und Tiefe sowie die Position Anhand der x-, y- und z-Achse eingegeben werden. Für die z-Achse kann zudem noch ein Limit festgelegt werden, um große Lager einfacher planen zu können. Die z-Koordindate kann für nicht fixierte Facilities im Layout Editor ebenfalls eingetragen werden pro selektiertem Facility-Element. Der Eintrag erfolgt dabei im Kontextmenu des Elements.
z-limit definiert die maximale Grenze, die für Ressourcen erlaubt ist. Ressourcen, die größer als z-limit sind, dürfen nicht mehr auf dieser Fläche platziert werden, diese werden in den OC-Bereich verschoben. Die z-Grenze wird beim Export des Layouts, z.B. im 4MF-Paket, mit exportiert. Zudem kann die z-Grenze importiert werden, wenn ein Layout die z-Grenze enthält.
Zudem gibt es die Möglichkeit Flächen durch das Ziehen mit der linken Maustaste an vorgegebenen Punkten (1) zu ändern. Die neuen Maße werden automatisch übernommen. Das Verschieben einer Fläche erfolgt über das Halten und gleichzeitige Verschieben von (2). Beimverschieben einer Fläche werden automatisch Hilfslininien eingeblendet, welche beim Loslassen der Fläche diese in Position der angezeigten linien bringt. Ist das nicht gewünscht, dann kann die Fünktion mit (3) ausgeschaltet werden.
Zoom und Select
Um an eine oder an mehrere Flächen im Layout Editor zu Zoomen gibt es die Möglichkeit, durch das Halten der Alt Taste mit der linken Maustaste ein Zoomfenster zu ziehen. Durch das Loslassen der linken Maustaste wird die Ansicht an das Fenster gezoomt.
Um bestimmte Flächen auszuwählen, ist der Vorgang ähnlich wie beim Zoomen. Das auswählen bestimmter Flächen erfolgt durch das Halten der Shift Taste und das ziehen eines Selectfensters mit der Linken Maustaste. Durch das Loslassen der linken Maustaste werden die eingerahmten Flächen ausgewählt.
