ipolog 4 Material Flow: Navigation

2D Ansicht

Die 2D-Ansicht wird in Material Flow automatisch aktiviert, wenn Sie die Module "Wegenetz erstellen", "Layout Editor", "Routen anlegen", "Prozessketteneditor" oder "Flächen- und Volumenauswertung" auswählen. Über den Button "2D Ansicht öffnen", der sich unter den Einstellungen befindet, können Sie die 2D-Ansicht aber auch separat aufrufen:

In dieser Ansicht navigieren Sie folgendermaßen:

• Rechte Maustaste: Rechtsklick gedrückt zu halten ermöglicht es Ihnen, den Bildausschnitt zu verschieben.
• Scroll-Rad: Scrollen mit dem Scroll-Rad zoomt heran, bzw. heraus. Halten Sie Alt gedrückt und wählen Sie mit gedrücktem Scroll-Rad einen Bereich aus, um zu zoomen. Halten Sie Shift gedrückt und wählen Sie mit gedrücktem Scroll-Rad einen Bereich aus, um die Elemente in diesem Bereich gemeinsam auszuwählen (funktioniert nicht in der Flächen- und Volumenauswertung).

Ebenso können in der 2D Ansicht unterschiedliche Ebenen ein- und ausgeblendet werden.

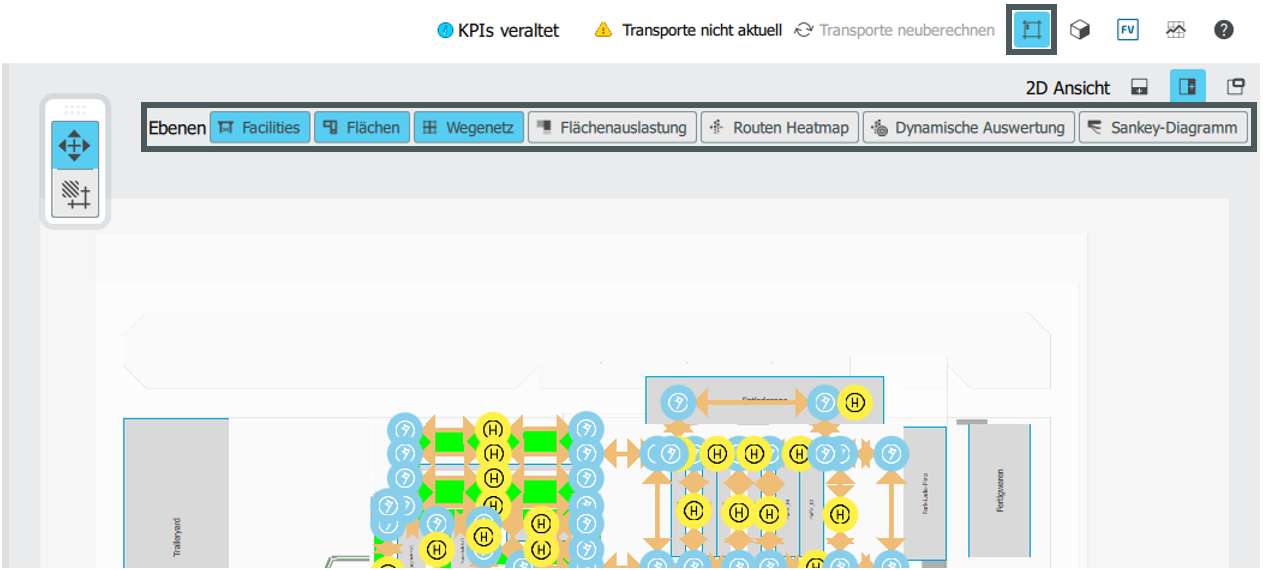

Im Beispiel sind die blau hinterlegten Ebenen (Facilities, Flächen und Wegenetz) aktiviert. Grau hinterlegte Ebenen sind deaktiviert. Die Ansichten Flächenauslastung, Routen Heatmap, Dynamische Heatmap und Sankey-Diagramm enthalten erst Daten, sobald die Eingangsgrößen für diese Ebenen definiert sind.

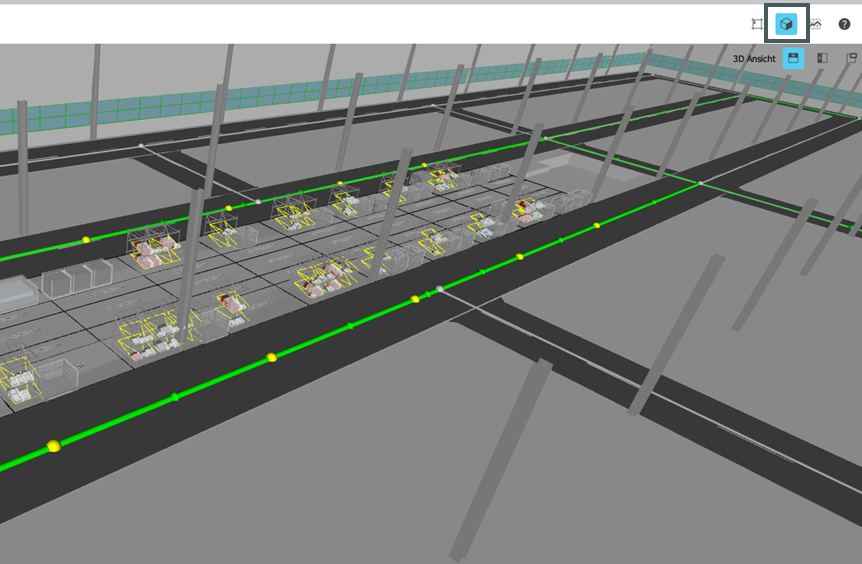

3D Ansicht

• Linke Maustaste: Mit einem Doppelklick auf eine Fläche oder Gegenstand zoomt ipolog 4 Material Flow näher heran.
• Rechte Maustaste: Rechtsklick gedrückt zu halten ermöglicht es Ihnen, den Bildausschnitt zu verschieben.
• Scroll-Rad: Scrollen mit dem Scroll-Rad bewegt die Ansicht in die Richtung des Mauszeigers, bzw. davon weg. Halten Sie das Scroll-Rad gedrückt, können Sie die Ansicht horizontal drehen und vertikal kippen.
