ipolog 4 Workspace: Rack Planogram

Ein Anwendungsbereich von ipolog 4 Workspace ist die regalbasierte Platzierung von Ladungsträgern. Dabei liegt der Schwerpunkt auf der Nähe zum Verbauort und der kürzesten Werkerwege. Aus den vorhandenen Materialdaten ermittelt und optimiert ipolog 4 Workspace automatisch die Behälteranordnung innerhalb der Regale. Dabei hilft das Rack Planogram:

Das Rack Planogram filtert aus einer riesigen Informationsmenge die Materialsicht heraus und zeigt Ihnen, welches Material wo im Regal gelagert wird. Dadurch können Sie die Materialplatzierung einer Station individuell planen und optimieren.

Zunächst ist diese Ansicht leer. Wählen Sie im Layout oder in der 3D-Ansicht das gewünschte Regal oder eine Materialfläche durch Anklicken an und es erscheint im Rack-Planogram-Fenster:

Es können auch mehrere Flächen oder Regale durch die Mehrfachauswahl eingefügt werden.

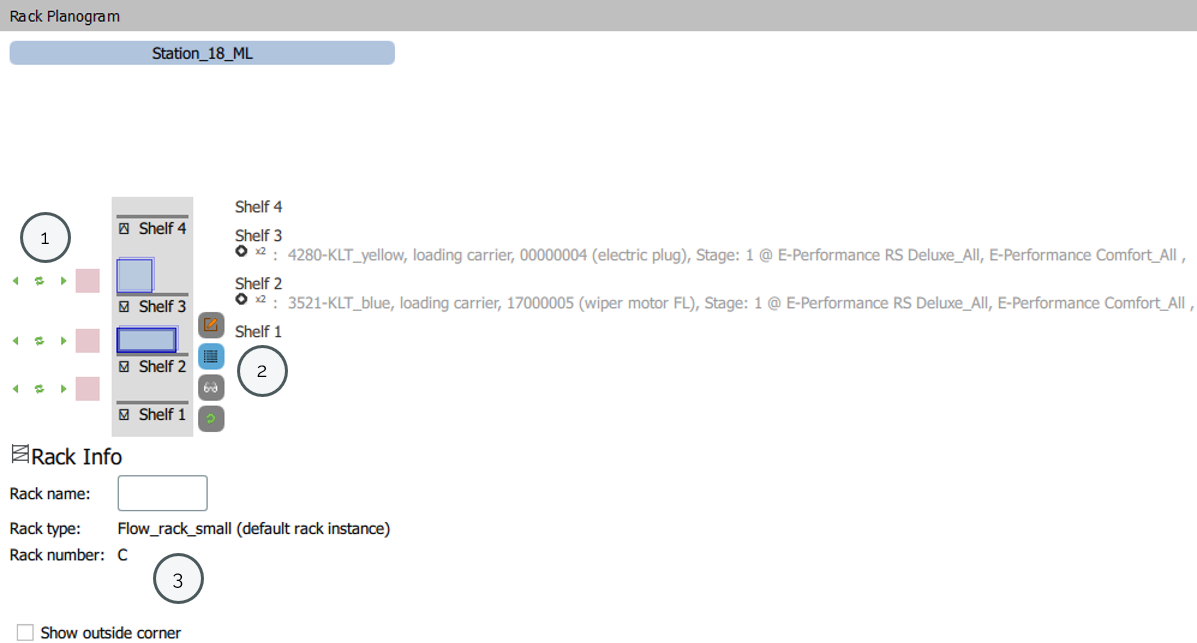

Das Material im Regal, bzw. das Regal selbst kann im Rack Planogram bearbeitet werden:

[1] umfasst dabei alle Bearbeitungsoptionen, die mit dem Material in den Fächern des Regals zu tun haben. Hier können mit "Push box groups together" das Material in einem Regalfach nach rechts oder links zusammengeschoben werden, per "Relayout this shelf" das Material im Regalfach neu verteilt oder mit "Create Blocking Group" ein Regalfach geblockt werden.

[2] umfasst allgemeine Optionen bezüglich des Regals und der Behälter auf dem Regal. So können Sie mit "Open rack instance editor" den Rack Instance Editor öffnen. Über den Rack Instance Editor können Regale editiert werden, mehr hier. Eine detaillierte Erklärung zum Bedienen des Rack Instance Editors finden Sie hier: Regale im Rack Editor erstellen und veröffentlichen.

Per "Show Material List" werden Ihnen Details zum Material auf dem Regal angezeigt, "View Rack in 3D" ruft das Regal in der 3D-View auf und mit "Rotate all selected boxes in this rack by 90°" drehen Sie alle ausgewählten Behälter im Regal um 90°.

Unter [3] werden Informationen über das Regal selbst zusammengefasst - hier kann auch ein eigener Name für das Regal bestimmt werden. Ebenso finden Sie hier die Option, die zur Materialfläche gehörige Outside Corner anzeigen zu lassen.

Behälter lassen sich einfach per drag & drop innerhalb eines Regals, zu einem anderen Regal oder auch stationsflächenübergreifend verschieben. Dazu einfach den gewünschten Behälter mit gedrückter linker Maustaste in das passende Regalfach verschieben. Die Farbe des Behälters korrespondiert dabei mit der Farbe, die im Material Provisioning Editor ausgewählt wurde.

Soll ein Behälter von einem Regal in ein anderes Regal verschoben werden, welches auf einer anderen Stationsfläche steht, müssen zuvor die entsprechenden Regale bzw. Stationsflächen mit STRG + Linksklick ausgewählt werden.

Steuerung

ab v4.4.7:

• Linke Maustaste: Mit einem einfachen Klick auf ein Element wählen Sie dieses aus. Mit einem einfachen Klick können Sie ebenfalls eine Mehrfachauswahl abbrechen. Halten Sie Strg gedrückt und klicken Sie mehrere Elemente an, um diese in der 3D-Ansicht auszuwählen. Halten Sie Strg gedrückt und klicken Sie ein bereits ausgewähltes Element an, um dieses in der 3D-Ansicht wieder abzuwählen.
• Rechte Maustaste: Rechtsklick gedrückt zu halten ermöglicht es Ihnen, den Bildausschnitt zu verschieben.
• Scroll-Rad: Scrollen mit dem Scroll-Rad zoomt die Ansicht in die Richtung des Mauszeigers, bzw. davon weg.
