ipolog 4 Workspace: Material-Zone Editor

Der Material-Zone Editor in ipolog 4 Workspace bietet die Möglichkeit Behälter und Regale auszuwählen, sie per drag & drop oder durch Buttons zu verschieben und anzuordnen:

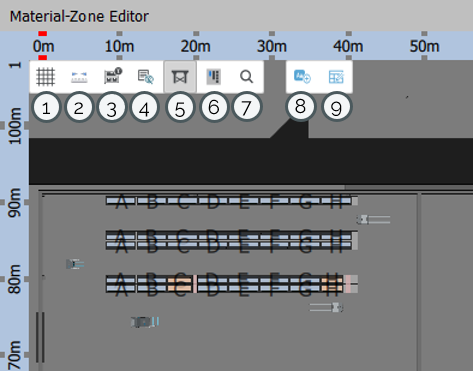

Allgemeine Funktionen

1	Grid	Raster ein/ausblenden.
2	Enter measure mode	Öffnet die Messfunktion. Hiermit können Sie Abstände und Distanzen messen.
3	Toggle container information	Wird "Toggle container information" aktiviert, werden in der 2D-Ansicht nähere Informationen zu den auf dem Boden stehende Boxen wie Teilebezeichnung, Teilenummer und Boxbezeichnung angezeigt.
4	Toggle detailed rack / box information	Zeigt Detailinformationen zu Regalen und Behältern in der 2D-Ansicht an. (ab v4.5.0)
5	Toggle facilities	Blendet Facilities ein / aus.
6	View all	Die 2D-Ansicht des Material-Zone Editors wechselt in die Vogelperspektive und zeigt das gesamte Projekt von oben.
7	View selection	Es wird an das ausgewählte Element herangezoomt.
8	Add a new information label	Erstellt ein Informationslabel, das frei beschrieben und danach im Projekt abgelegt werden kann. (ab Version 4.5.0)
9	Open Box Demand Dialog	Öffnet ein Pop-Up Fenster, in dem der Boxcount und die Boxmatrix der ausgewählten Behälter angepasst werden kann. (ab Version 4.5.0) Mehr dazu hier.
9	disregard Obstacles	Ist die Funktion "disregard Obstacles" aktiviert, werden bei der Materialbereitstellung Hindernisse wie Fabrikpfeiler oder Blockierflächen ignoriert. (vor Version 4.5.0)

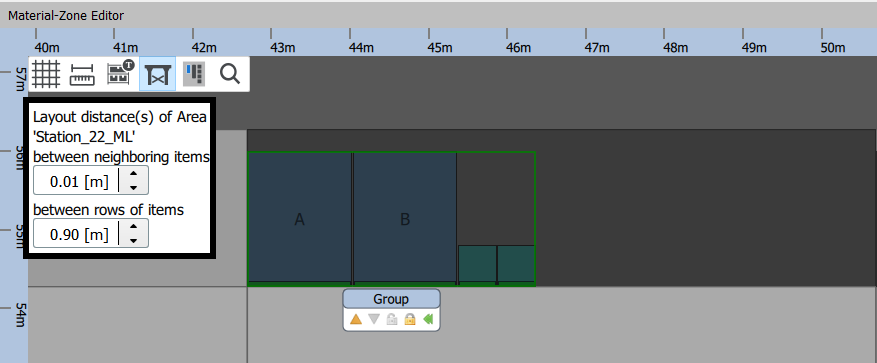

Wird eine Materialfläche ausgewählt, gibt es die Möglichkeit, den Abstand zwischen den Regalen und Boxen oder zwischen Regal-/Boxreihen zu verändern.

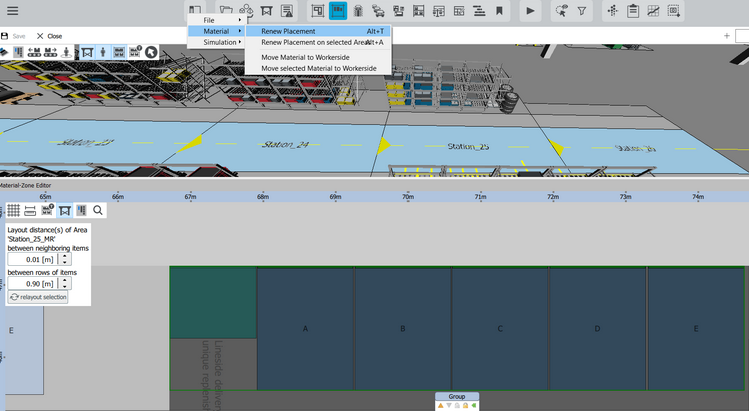

Wichtig: Wurde der Abstand im Material-Zone Editor geändert, muss unter File Menu - Material "Renew Placement" noch durchgeführt werden, damit der Abstand erneuert wird.



Navigation

ab Version 4.4.7:

• Linke Maustaste: Mit einem einfachen Klick auf ein Element wählen Sie dieses aus. Mit einem Doppelklick auf eine Fläche oder Gegenstand zoomt ipolog 4 Workspace näher heran.
• Rechte Maustaste: Rechtsklick gedrückt zu halten ermöglicht es Ihnen, den Bildausschnitt zu verschieben.
• Scroll-Rad: Scrollen mit dem Scroll-Rad zoomt heran, bzw. heraus. Ein einfacher Klick auf ein ausgewähltes Element wählt dieses wieder ab. Halten Sie das Scroll-Rad gedrückt um den Bildausschnitt zu verschieben. Halten Sie Alt gedrückt und wählen Sie mit gedrücktem Scroll-Rad einen Bereich aus, um zu zoomen. Halten Sie Shift gedrückt und wählen Sie mit gedrücktem Scroll-Rad einen Bereich aus, um die Elemente in diesem Bereich gemeinsam auszuwählen.



vor Version 4.4.7:

• Linke Maustaste: Mit einem einfachen Klick auf ein Element wählen Sie dieses aus. Halten Sie Strg gedrückt und klicken Sie mehrere Elemente an, um diese auszuwählen. Mit einem Doppelklick auf eine Fläche oder Gegenstand zoomt ipolog 4 Workspace näher heran.
• Rechte Maustaste: Rechtsklick gedrückt zu halten ermöglicht es Ihnen, den Bildausschnitt zu verschieben.
• Scroll-Rad: Scrollen mit dem Scroll-Rad zoomt heran, bzw. heraus. Halten Sie Alt gedrückt und wählen Sie mit gedrücktem Scroll-Rad einen Bereich aus, um zu zoomen. Halten Sie Shift gedrückt und wählen Sie mit gedrücktem Scroll-Rad einen Bereich aus, um die Elemente in diesem Bereich gemeinsam auszuwählen.

Die Navigation im "Measure Mode" (Messungsmodus).

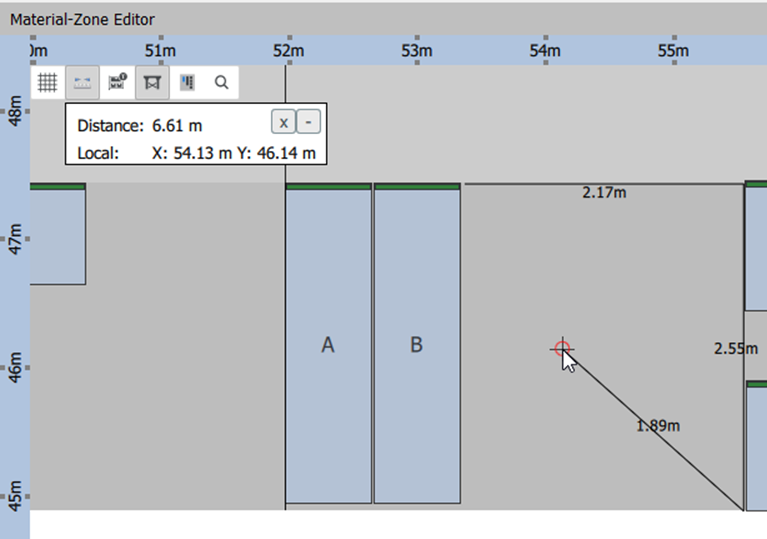

	Sie fügen Messpunkte hinzu, wenn Sie mit der linken Maustaste klicken. Auf der linken Seite wird die aktuelle Distanz der Messung, sowie die Koordinaten der Mausposition angezeigt.
	Wenn Sie alle Messungen vorgenommen haben. Dann klicken Sie mit der rechten Maustaste, um die "Distanz" zu berechnen sowie die Maße im Editor zu fixieren. Sie können jetzt die Objekte verschieben, während die Maße weiterhin angezeigt werden. (Die Werte ändern sich nicht beim Vergrößern oder Verkleinern.)



Spezielle Funktionen für Boxen und Regale

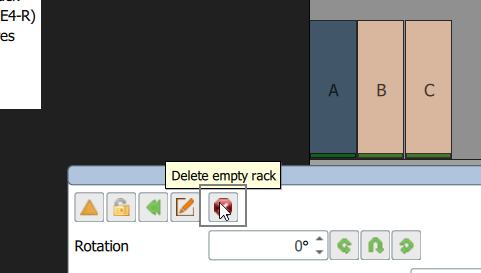

• Befinden sich auf der Materialfläche leere Regale, so können diese über den Material Zone Editor gelöscht werden:

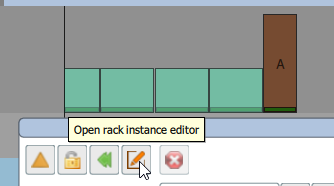

• Schon verwendete Regale können über den Rack Instance Editor direkt auf der ausgewählten Materialfläche verändert werden, mehr dazu hier.

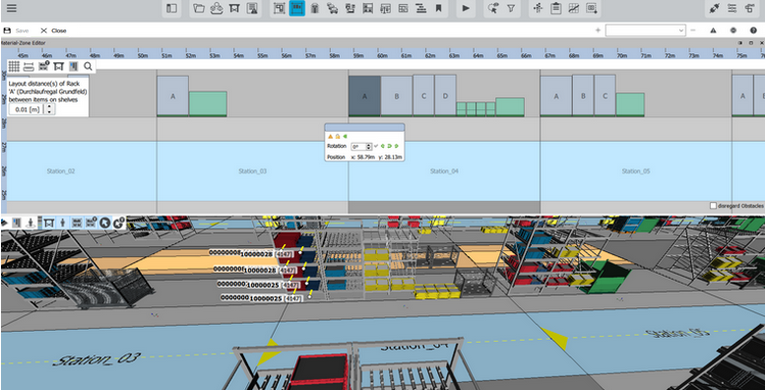

• Die Positionen der Regale können im Material Zone Editor über ihre X, Y und Z-Koordinaten verschoben werden:




Spezielle Funktionen für Gruppen

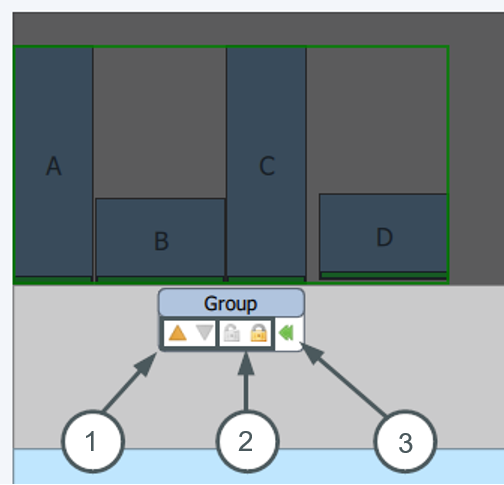

Wird auf eine Materialfläche geklickt, so werden die gesamten Behälter und Regale als Gruppe ausgewählt und grün umrahmt.

1. Durch das gelbe Dreieck („Move to oc area") wird es ermöglicht, die Gruppe auf die Outside Corner Area zu verschieben. Das andere gelbe Dreieck („Move to material area") ist ausgegraut. Dieser Befehl ist nur durchführbar, wenn die Gruppe auf der Outside Corner Area steht.

2. Durch das Schloss („Fix") wird die Möglichkeit geboten, die Gruppe zu fixieren, dadurch kann sie nicht mehr verschoben werden. Hier ist das offene Schloss („Unfix") ausgegraut. Die Funktionen „Fix" und „Unfix" funktionieren im Wechselspiel.

3. Durch den grüne Pfeil („Layout on this area") wird es ermöglicht, die Gruppe automatisch an die definierte Anstellkante zu stellen.



Spezielle Funktionen für einzelne Behälter und Gruppen

1. Durch das gelbe Dreieck wird es ermöglicht, den Behälter oder das Regal automatisch auf die Outside Corner Area zu verschieben.

Durch das Schloss wird die Box fixiert, diese kann jetzt nicht mehr verschoben werden.

Durch den grüne Pfeil wird die Box automatisch an die ausgewählte Anstellkante gestellt.

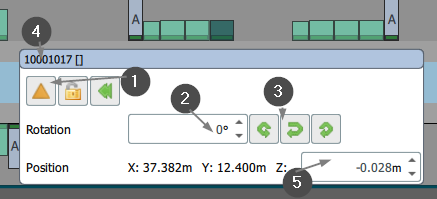

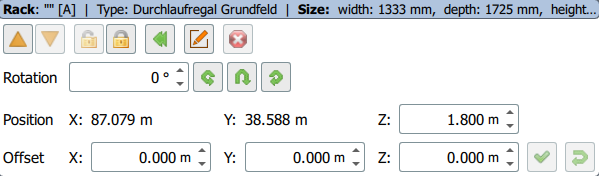

2. Soll der Behälter oder das Regal in einem bestimmten Winkel angestellt werden, kann hier der gewünschten Winkel eingestellt werden.

3. Durch die grünen Pfeile wird es ermöglicht, die Boxen immer um 90 Grad zu drehen.

4. Hier wird der Box- oder Regaltyp oder falls vorhanden der Regalname angezeigt

5. Für Behälter auf dem Boden kann jeweils die Z-Koordinate hinterlegt werden. Für Behälter im Regal kann keine z-Koordinate hinterlegt werden.



Verknüpfte Funktionen

3D-Ansicht

Wird in dem Material-Zone Editor eine Box oder ein Regal verschoben, so verschiebt sich diese auch in der 3D-Ansicht. Wird eine Box oder ein Regal im Material-Zone Editor ausgewählt, so ist auch in der 3D-Ansicht die Auswahl sichtbar.

Umgekehrt kann ein Regal oder eine Box über die 3D-Ansicht ausgewählt werden und die Ansicht im Material-Zone Editor wird dann auf diesen Bereich zentriert bzw. das ausgewählte Regal / die ausgewählte Box wird visuell hervorgehoben.



Undo/Redo Funktion

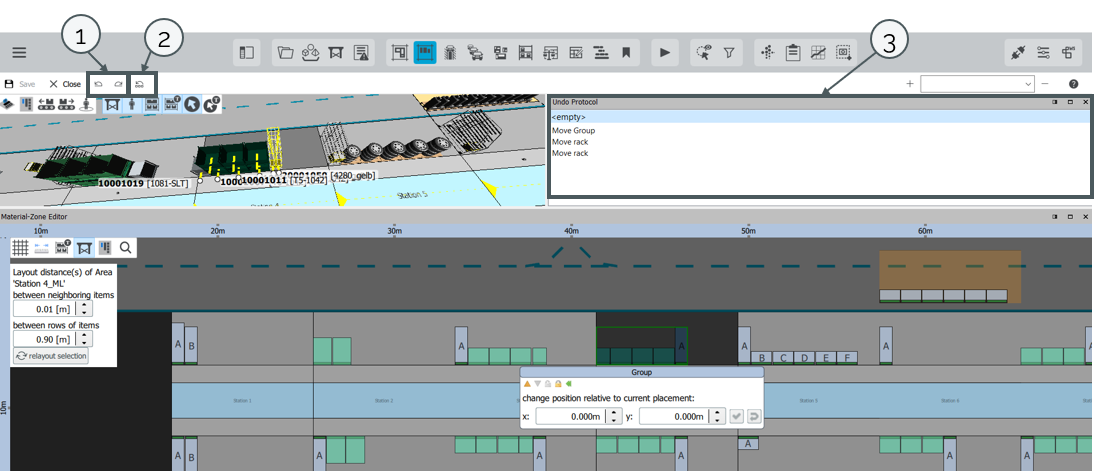

Über die Undo/Redo Funktion können Vorgänge Rückgängig gemacht oder wiederhergestellt werden (1). Eine weitere Möglichkeit Vorgänge Rückgängig zu machen ist über die Tastenkombination alt+z. Vorgänge wieder herzustellen erfolgt über alt+y. Im Undo Protocol (3) sind alle Änderungen vor dem Speichern aufgelistet. Das Protokoll öffnet sich mit einem Klick auf den Button der (2). Über das Protokoll können ebenfalls die Änderungen hervorgerufen werden.

Ist die Funktion nicht möglich, erfolgt die Information über eine Benachrichtigung. Das ist beispielsweiße bei "Move to OC" der Fall.

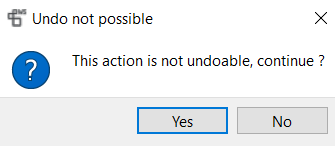

Beachten Sie: Das Undo Protocol wird nach dem Ausführen einer Aktion, welche nicht Rückgängig gemacht werden kann, gelöscht.



Material Provisioning Editor

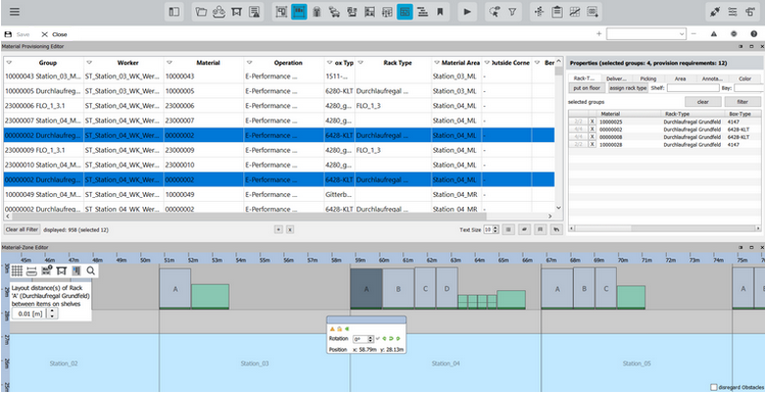

Wird in dem Material-Zone Editor eine Box oder ein Regal angeklickt, so werden die Bauteile im Material Privisioning Editor ausgewählt. Durch den Material Provisioning Editor wird nun die Möglichkeit geboten, den Regal- und Boxtyp auszuwählen oder zu ändern. Weitere Informationen finden sie unter Material Provisioning Editor.



Rack Planogram

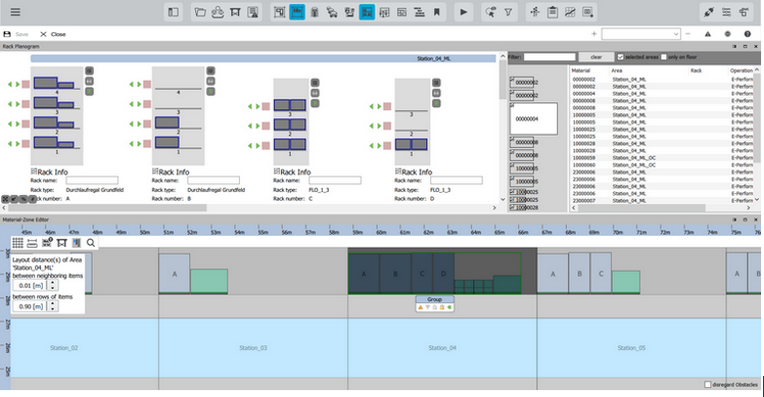

Wird im Material-Zone Editor eine Materialfläche oder ein Regal ausgewählt und zum Rack Planogram gewechselt, so gibt es hier die Möglichkeit, Boxen in Regalen zu platzieren oder die Boxen in Regalen anders anzuordnen. Weitere Informationen finden sie unter Behälter verschieben - Rack Planogram.



Messfunktion

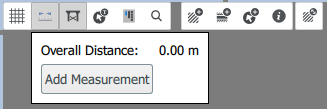

Mit Klick auf "Enter Measure Mode" in der Funktionsleiste öffnen Sie die Messfunktion des Material-Zone Editors.

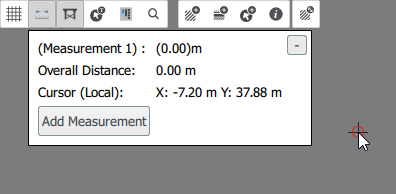

Wählen Sie "Add Measurement" um eine Messung durchzuführen.

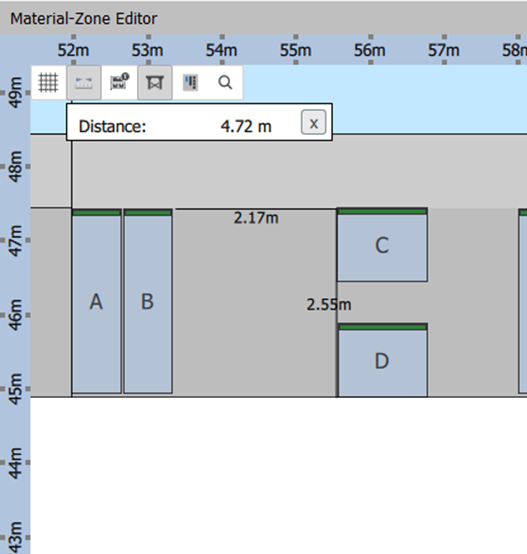

Mit einem einfachen Linksklick setzen Sie einen Messpunkt fest. Setzen Sie mehrere Messpunkte, wird Ihnen die Distanz zwischen den Punkten angezeigt. Mit einem einfachen Rechtsklick brechen Sie die Messung ab. So können auch mehrere, voneinander unabhängige Messungen mit mehreren Messpunkten durchgeführt werden.

Ein Klick auf das "-"-Symbol in der rechten oberen Ecke des Informationsfensters löscht den letzten gesetzten Messpunkt. Während der Messung können Sie mit dem Scrollrad die Kamera heran- und wegbewegen.



Informationslabel erstellen

Mit der Einführung von Version 4.5.0 ist es möglich geworden Informationstafeln im Material-Zone anzulegen. Wählen Sie dazu "Add a new information label":

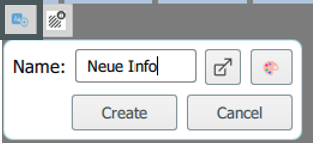

Hier können Sie den Text und eine Farbe für das Informationslabel festlegen. "Create" erstellt das Label, sodass Sie es im Layout Editor platzieren können. "Cancel" bricht die Erstellung des Labels ab.

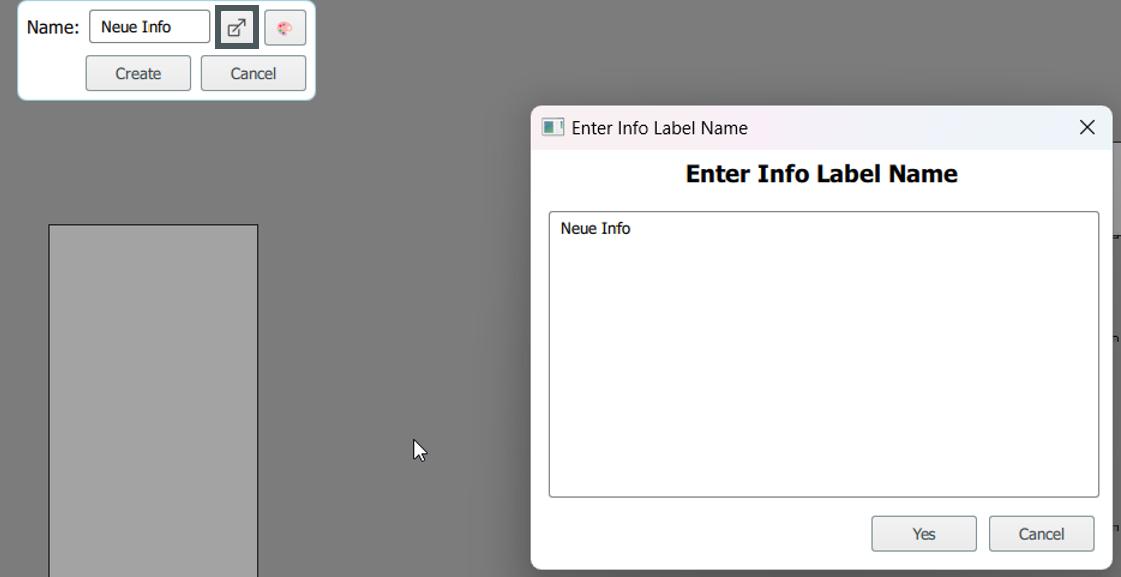

Über "Expand name field" wird ein separates Fenster aufgemacht, in dem Sie den Text anpassen können:

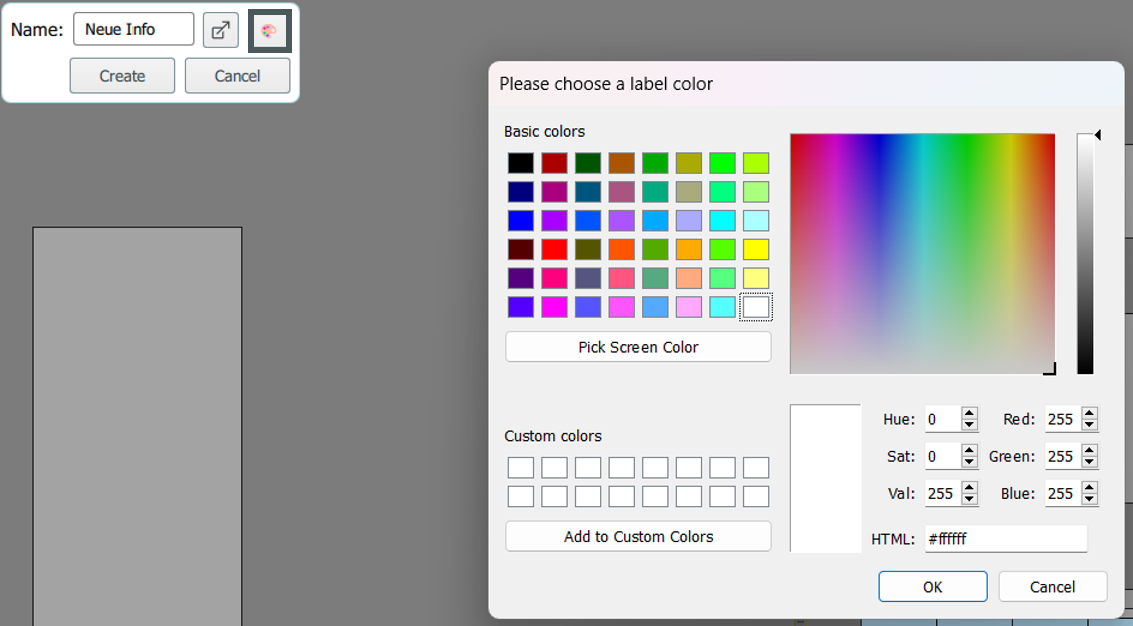

"Set color" öffnet das Farbauswahlfenster:

Wählen Sie eine Farbe und klicken Sie auf "OK" um das Informationslabel zu färben.



Wenn Sie mit Ihrer Auswahl zufrieden sind und "Create" gewählt haben, erscheint ihr Cursor mit einem extra Element, das Sie im Layout Editor mit einem einfachen Linksklick platzieren können. Sie können die Platzierung mit einem einfachen Klick durch das Scroll-Rad abbrechen:



Beachten Sie: Zugunsten der Übersichtlichkeit sind Informationslabels 1m breit und verschwinden beim Herauszoomen automatisch.
