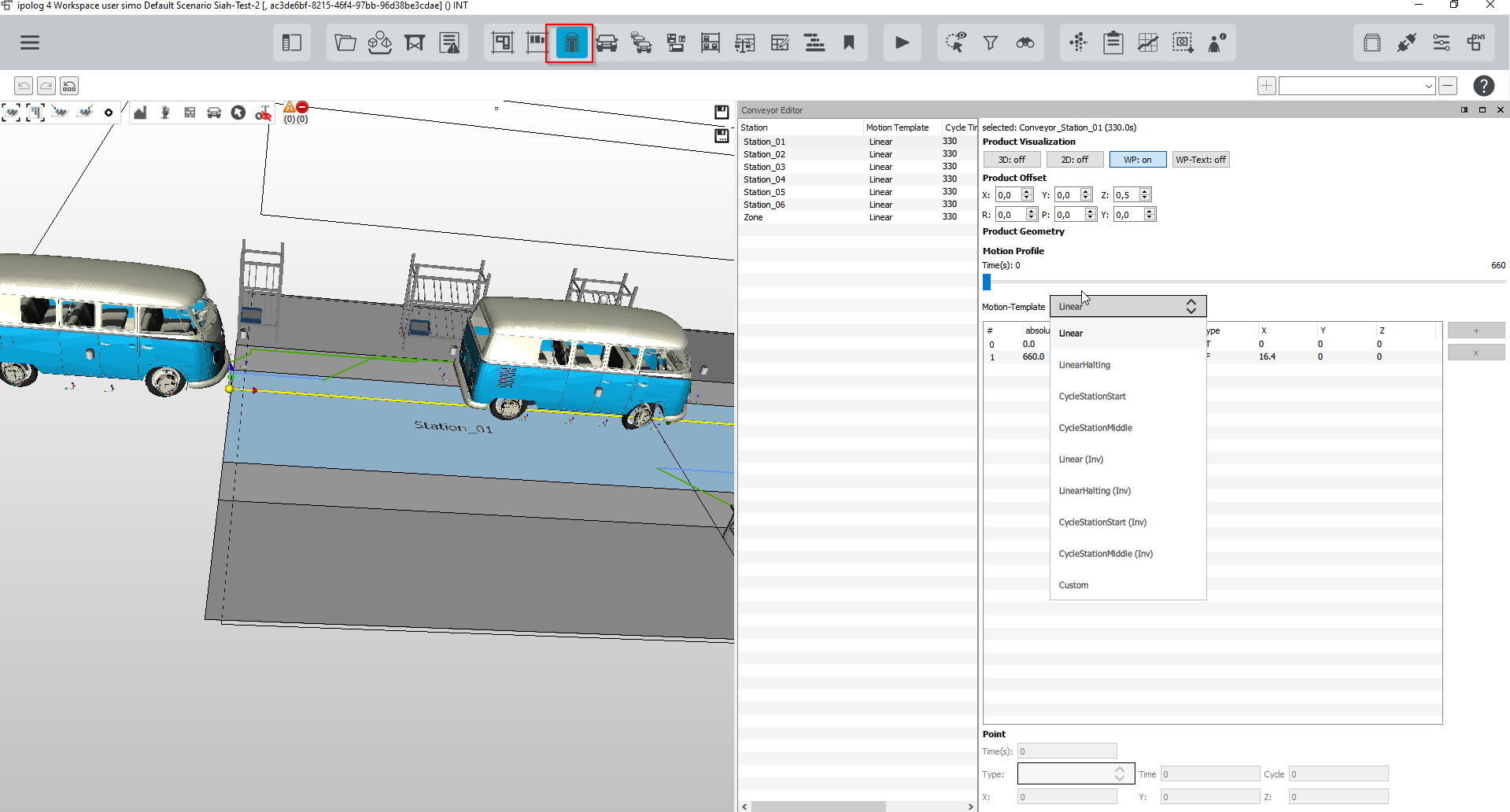

Der Conveyer Editor ist ein Werkzeug, um das Bewegungsprofil der Produktbeförderung je Station zu definieren.
Mit Multiselekt können für mehrere Stationen die Einstellungen definiert werden.
Produktvisualisierung
- 3D on / off: Produkte in der 3D Szene ein- oder ausblenden
- 2D on / off: Blockier-/Schattenfläche des Produkts ein- oder ausblenden
- WP on / off: Arbeitspunkte am Produkt ein- oder ausblenden
- WO-Text on / Off: Texte der Arbeitspunkte am Produkt ein- oder ausblenden
Produkt Offset (Positionierung)
- in x-Richtung vom Koordinatenursprung des Produkts
- in y-Richtung vom Koordinatenursprung des Produkts
- in z-Richtung vom Koordinatenursprung des Produkts
- Rotation und Neigung
Bewegungsprofil
- Linear:
- Lineare Bewegung über zwei Stationenslängen und zwei Takten, beginnend vom Stationsursprung, wird genutzt um stationsübergreifend zu simulieren
- LinearHalting
- Lineare Bewegung durch die Station und stoppt zu Stationsende
- CycleStationStart
- CycleStationMiddle
- Linear (Inv)
- identisch zu Linear, startet allerdings am geometrischen Stationsende, Bewegung in Richtung der vorherigen Station
- LinearHalting (Inv)
- identisch zu LinearHalting, allerdings entgegensetzte Richtung
- CycleStationStart (Inv)
- CycleStationMiddle (Inv)
- Custom
