Layout importieren
Für die layoutbasierte Planung in ipolog 4 Material Flow ist ein Layout erforderlich.
Der Import findet in Material Flow im Modul Layouteditor statt:
Der Import des Layouts ist über den Button "Layout importieren" zu starten. Dabei öffnet sich ein Fenster, über welches die gewünschte .jsn-Datei des Layouts auszuwählen und in die Software zu importieren ist.
Dabei können Flächen drei unterschiedliche Farben annehmen (zum einen beim Status in der Listenansicht und zum anderen in der 2D Ansicht):
- Grün: Diese Flächen sind neu in der Software.
- Gelb: Bei diesen Flächen gab es im Vergleich zum vorherigen Import in die Software Veränderungen. Das können die Größe, die Position und der Typ der Fläche sein.
- Rot: Die Flächen wurden im Vergleich zum vorherigen Layout entfernt.
Der erfolgreiche Import kann kann beispielsweise wie folgt aussehen:
Über den Speicher-Button ist der Layoutimport final abzuschließen.
Nach dem Speichern wird in Material Flow der Dateiname der zuletzt importierten Datei, das letzte Bearbeitungsdatum sowie der letzte Bearbeiter angezeigt.
Layoutstruktur erstellen
Die Layoutstruktur ermöglicht es Ihnen, Flächen zu bestimmten Gruppen zusammenzufassen - seit Version 4.5.0 auch Blockierflächen. Ebenso wird der Personalbedarf aufgrund der Flächen in Ihrem Projekt berechnet.

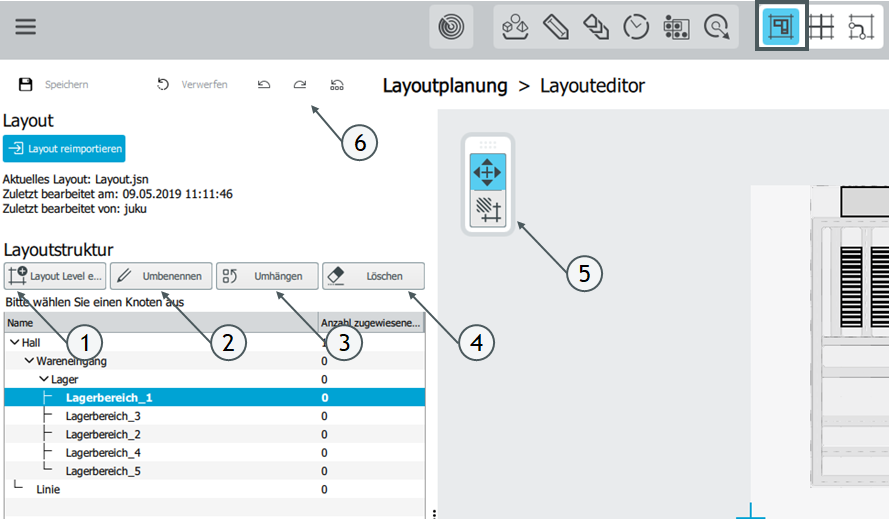

| Nr. | Funktion | Beschreibung |
| 1 | Layout Level einfügen |
Fügt ein weiteres Layoutlevel hinzu. Ein Layoutlevel entspricht einer Hierarchie-Ebene in der Layoutstruktur.
Wählen Sie zunächst ein Layoutlevel aus der Liste links aus und wählen Sie danach "Layout Level einfügen" um ein untergeordnetes Layoutlevel zu erstellen. |
| 2 | Umbenennen | Über diese Funktion können die von der Software automatisch vorgeschlagenen Namen für Layoutlevel angepasst werden. |
| 3 | Umhängen | Hier kann die Hierarchie der Layoutstruktur angepasst werden. |
| 4 | Löschen | Hier können Layoutlevels gelöscht werden. |
| 5 | Layoutbereiche Flächen zuweisen |
Wählen Sie zunächst ein Layoutlevel aus. Ordnen Sie diesem Layoutlevel danach (per Linksklick) Ebenen aus der 2D-Ansicht hinzu. Ebenen sind grau hinterlegt.
Ebenen in der 2D-Ansicht können auch per Multiselect (Shift + rechte Maustaste) ausgewählt werden. |
| 6 | Undo / Redo |
Über diese Buttons können Änderungen rückgängig gemacht oder wiederhergestellt werden. Weitere Informationen zu dieser Funktion finden Sie hier. |

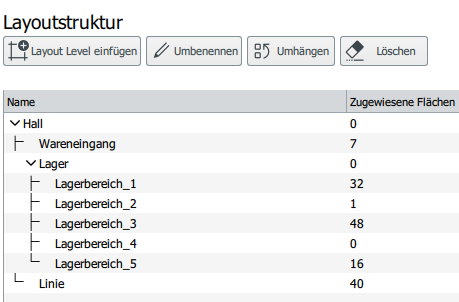

Eine fertige Layoutstruktur kann dabei wie folgt aussehen:
Sind einem Layoutlevel bereits Flächen zugewiesen, so wird hinter dem Level die Anzahl der zugewiesenen Flächen angezeigt.
Vor dem Löschen eines Layoutlevels erscheint eine Sicherheitsfrage, ob dieses Layoutlevel gelöscht werden soll. Es gibt einen Hinweis, wenn das Layoutlevel bereits als Stufe in einer Standardversorgungsketten zugewiesen ist.
Falls ein Layoutlevel gelöscht wird, das bereits in der Standardversorgungskette verwendet wird, so wird dieser Stufe der Standardwert "Halle" zugewiesen.
