Layout aus MicroStation nach Workspace importieren

1. ACS Punkt in MicroStation Orginal-Datei definieren

2. Bereich zum Export nach ipolog auswählen

   1. Zaun um den Bereich ziehen (inkl. ACS), der importiert werden soll

   2. Kurzbefehl 2-1 „Zaun platzieren“

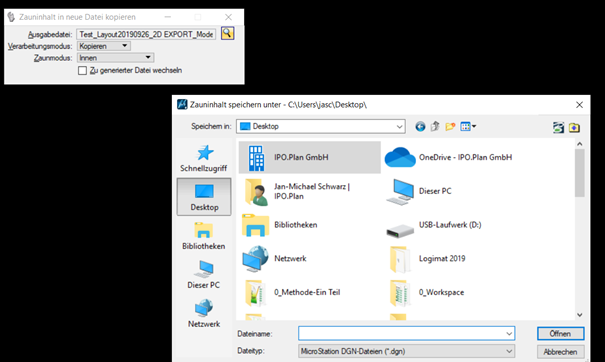

   3. Zauninhalt exportieren über 2-5 „Zauninhalt in neue Datei kopieren“ mit folgenden Einstellungen:



3. Datei in 2D umwandeln

   1. Exportieren – 2D

   2. Abspeichern als DGN

   3. Erneut 2D DGN öffnen

4. Als DWG abspeichern

   1. Speichern unter – dwg auswählen

   2. Abspeichern

5. DWG mit dem Plugin importieren

   1. Wenn Ebenen bekannt sind, soll mit dem Zusatzfile (JSN-Datei) der Import automatisch durchgeführt werden und die Linien/Flächen werden automatisch als Material Area importiert werden. Dazu müssen die Ebenen bekannt sein, auf denen sich die Materialflächen befinden.

6. Die Datei aus Schritt 3 (Datei, die mit dem Zaun aus der Orginal-Datei erstellt wurde) erneut öffnen: Datei exportieren als JT

   1. Export – JT

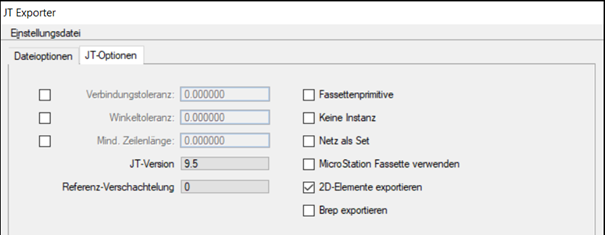

   2. In den JT Optionen im Reiter „2D Elemente exportieren“ aktivieren:



7. IPO JT Tool ausführen im Installationsordner von Workspace

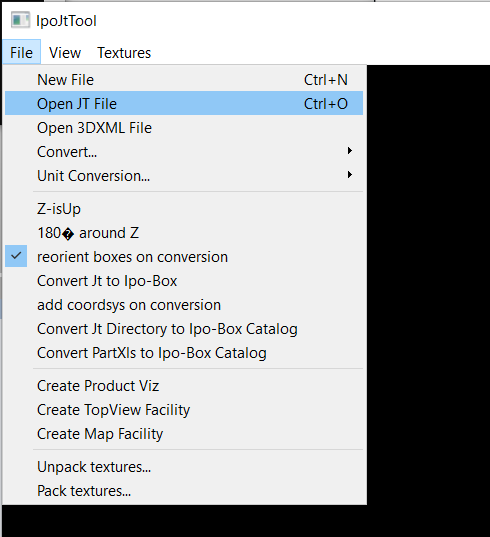

   1. File – Open JT File



8. Nachdem es geladen ist:

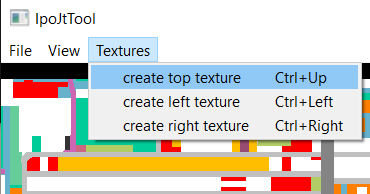

   1. Unter Textures – create top texture ausführen

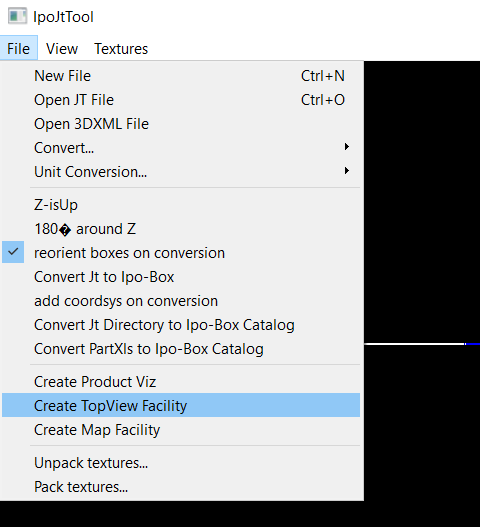

9. Danach File – Create TopView Facility



10. Das erstellte .jt-File sowie das png-File in den Ordner „facilities“ ablegen

Falls Ergebnis nicht zufriedenstellend:

1. Exportierte Datei aus Schritt 3 im MicroStation öffnen

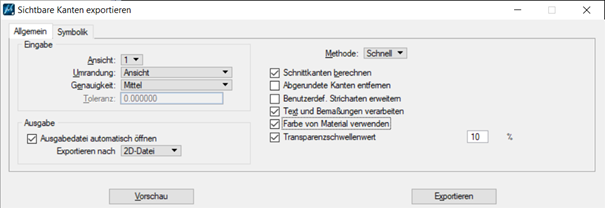

2. Datei – Exportieren – Sichtbare Kanten -> Dialog wie folgt einstellen:
