ipolog Factory Viewer: Einstellungen in Material Flow

Die Darstellung Ihres Projektes in ipolog Factory Viewer kann durch das Anpassen der Einstellungen in Workspace auf Ihre Bedürfnisse zugeschnitten werden. Wählen Sie dazu zunächst "Options" in der oberen rechten Ecke von Material Flow:

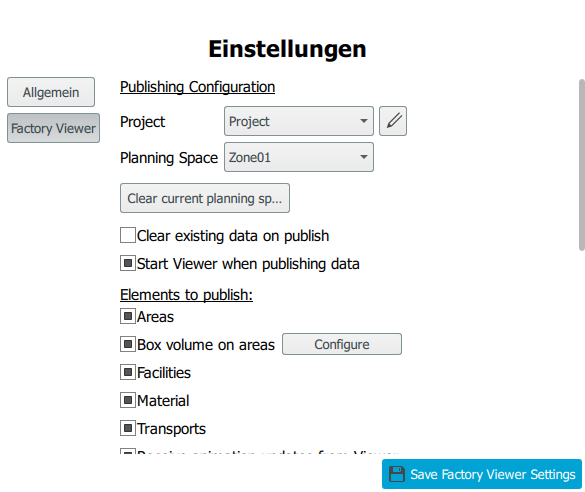

Wählen Sie danach den Reiter "Factory Viewer". Es öffnet sich das "Configuration" Fenster:

Dieses ist in 5 Bereiche aufgeteilt: Publishing Configuration, Elements to publish, MQTT Configuration, File Location Configuration und Factory Viewer Installation Directory.

Publishing Configuration

Standardmäßig sind im ipolog Factory Viewer zunächst zwei Projektnamen hinterlegt ("Project" und "Template"), denen jeweils 3 Zonen zugeordnet sind:

Die Projektnamen unter "Project" stehen dabei jeweils für ein vollumfängliches Projekt, mit Werkern, Routen, etc. - kurzgesagt: Ihr Material Flow Projekt.

Unter "Planning Space" können Sie eine, dem Projekt zugeordnete, Zone auswählen. Dieser können Sie unter "Elements to publish" später einzelne Elemente des Projektes zuweisen und im ipolog Factory Viewer schnell zwischen den Zonen hin- und her wechseln. Ein Projekt, bzw. Zone kann von Material Flow und Workspace gleichzeitig Updates erhalten - so wird eine gemeinsame Visualisierung möglich.

"Clear Current Planning Space" löscht die bis jetzt mit dem ipolog Factory Viewer verknüpften Elemente. Die Option "Clear existing Data on publish" hat den gleichen Effekt - allerdings erst, sobald Sie Änderungen an ipolog Factory Viewer senden. Damit können z.B. aus Workspace hinterlegte Daten mit den Daten aus Material Flow überschrieben werden.

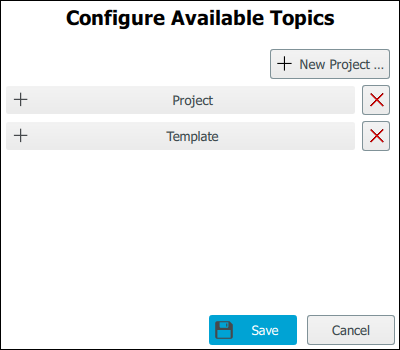

Wählen Sie das "Stift"-Symbol um Ihre Factory Viewer-Projekte zu verwalten, Ihren Namen zu ändern, sie zu löschen oder neue hinzuzufügen:

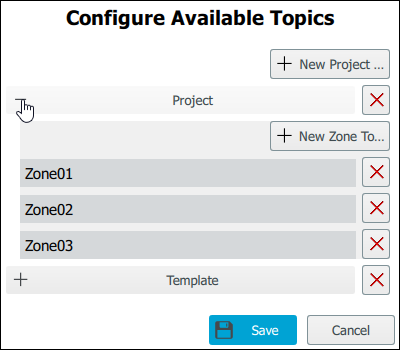

Mit einem Klick auf das "+"-Symbol neben einem Projekt öffnet sich die Liste der zugeordneten Zonen. Auch diese können bearbeitet werden:

Elements to publish

Hier können Sie entscheiden, welchem Factory Viewer-Projekt, bzw. welcher Zone des Projektes welche Elemente aus Ihrem Workspace zugewiesen werden sollen.

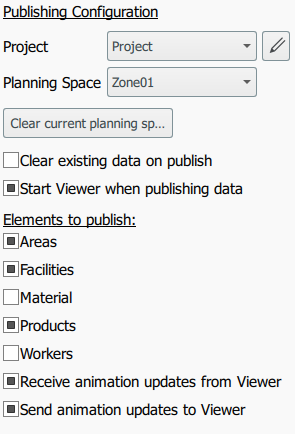

Wählen Sie dazu die einzelnen Elemente an- oder ab:

In diesem Fall wird dem Projekt "Project" und dessen Zone "Zone01" die Areas, die Facilities und die Produkte (dargestellt im ipolog 3D-Modell) aus Material Flow zugewiesen. Um diese in ipolog Factory Viewer anzeigen zu lassen, muss die Auswahl durch Wählen von "Send to Factory Viewer" bestätigt werden.

Dies macht es möglich, einzelne Elemente - wie z.B. Facilites oder Updates der Werkersimulation anderen Zonen zuzuweisen oder diese sogar aus Workspace zu ergänzen. Wählen Sie "Clear existing data on publish", wenn Sie bereits im Factory Viewer hinterlegte Daten - z.B. aus Workspace überschreiben möchten.

Beachten Sie: Für eine gemeinsame Visualisierung von Daten aus ipolog 4 Workspace und ipolog 4 Material Flow muss gewährleistet sein, dass das selbe Projekt und die selbe Zone ausgewählt sind.

Die von Material Flow an ipolog Factory Viewer gesendeten Elemente können nachträglich immer noch verändert werden. Passen Sie dazu Ihre Auswahl an und wählen Sie "Update in Factory Viewer":

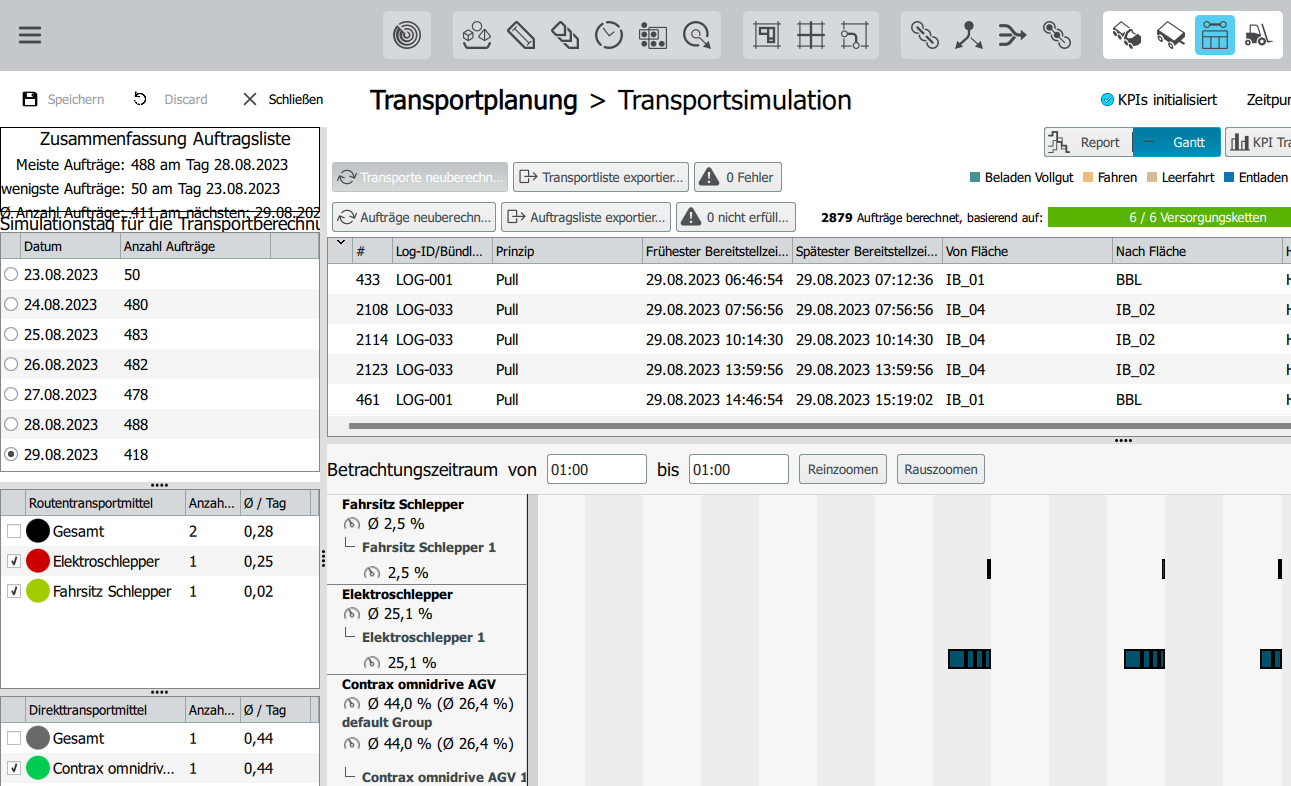

Wählen Sie ebenso die gewünschten Transporte aus der Transportsimulation aus:

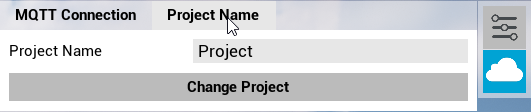

Um zwischen Projekten zu wechseln, können Sie in ipolog Factory Viewer den entsprechenden Projektnamen (den Sie zuvor in Material Flow festgelegt haben) unter "Server Connection" > "Project Name" eintragen:

Beachten Sie: Ein Projektname wird erst dann erkannt, wenn Sie unter diesem bereits Elemente mit den Factory Viewer verknüpft haben.

MQTT Configuration

Hier können Sie einstellen, ob Sie über eine eigene Server-Schnittstelle auf Ihre Projekte zugreifen und diese mit dem Factory Viewer visualisieren möchten.

Beachten Sie: Diese Funktion ist in v1.0.0 vorerst nicht verfügbar.

File Location Configuration

Falls Sie eigene 3D-Modelle verwenden möchten, können Sie diese hier auswählen. Die Modelle müssen im ".gltf"-Format vorliegen.

Factory Viewer Installation Directory

Um Ihr Material Flow Projekt mit dem ipolog Factory Viewer visualisieren zu können, muss hier der richtige Dateipfad ausgewählt werden. In diesem muss sich die Datei "ipolog_FactoryViewer.exe" bzw. "DigitalTwinViewer4.exe" befinden.
