ipolog Factory Viewer: Installation und Verknüpfung mit Ihrem Projekt

Installation

Bevor Sie den Factory Viewer nutzen können, müssen zunächst Komponenten installiert werden, die den Gebrauch von Factory Viewer ermöglichen. In den folgenden Schritten erklären wir Ihnen wie:

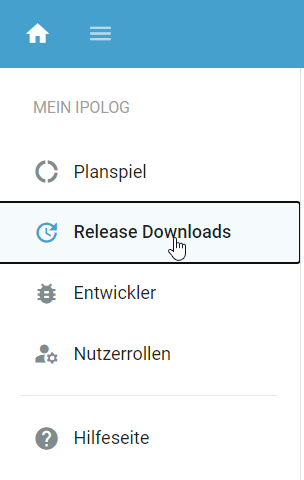

1. Navigieren Sie zunächst zum Reiter "Release Downloads" im ipolog Portal:

2. Laden Sie die Datei "ipolog 4 Factory Viewer Prerequisites (Setup) herunter":

Wählen Sie "Aktionen anzeigen" und danach "Download".

3. Öffnen Sie die heruntergeladene Datei und folgen Sie den Anweisungen auf dem Bildschirm.

4. Laden Sie den Factory Viewer herunter:

Als Installer.

Oder als zip-Datei.

5.1 (Falls der Installer ausgewählt wurde) Starten Sie den Installer:

Folgen Sie den Anweisungen auf dem Bildschirm. Installieren Sie ipolog Factory Viewer an Ihrem bevorzugten Dateipfad:

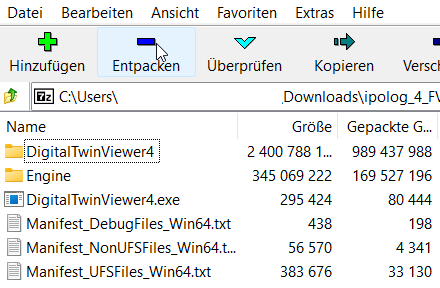

5.2 (Falls die zip-Datei ausgewählt wurde) Entpacken Sie die ZIP-Datei:

Nachdem die ZIP-Datei heruntergeladen wurde, entpacken Sie diese in den gewünschten Dateipfad. (Je nach Programm kann die "Entpacken"-Oberfläche variieren.)

6. Starten Sie den ipolog Factory Viewer.

Verknüpfung mit Ihrem Projekt

Um den Factory Viewer mit Ihrem Projekt verknüpfen zu können, müssen Sie zunächst Einstellungen in Workspace, bzw. in Material Flow anpassen:

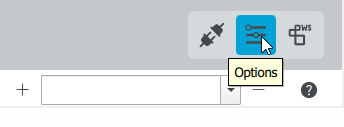

1. Öffnen Sie ihr Projekt und wählen Sie die Einstellungen in der rechten oberen Ecke des Programms:


2. Öffnen Sie den Reiter "Factory Viewer":

In Workspace.

In Material Flow.

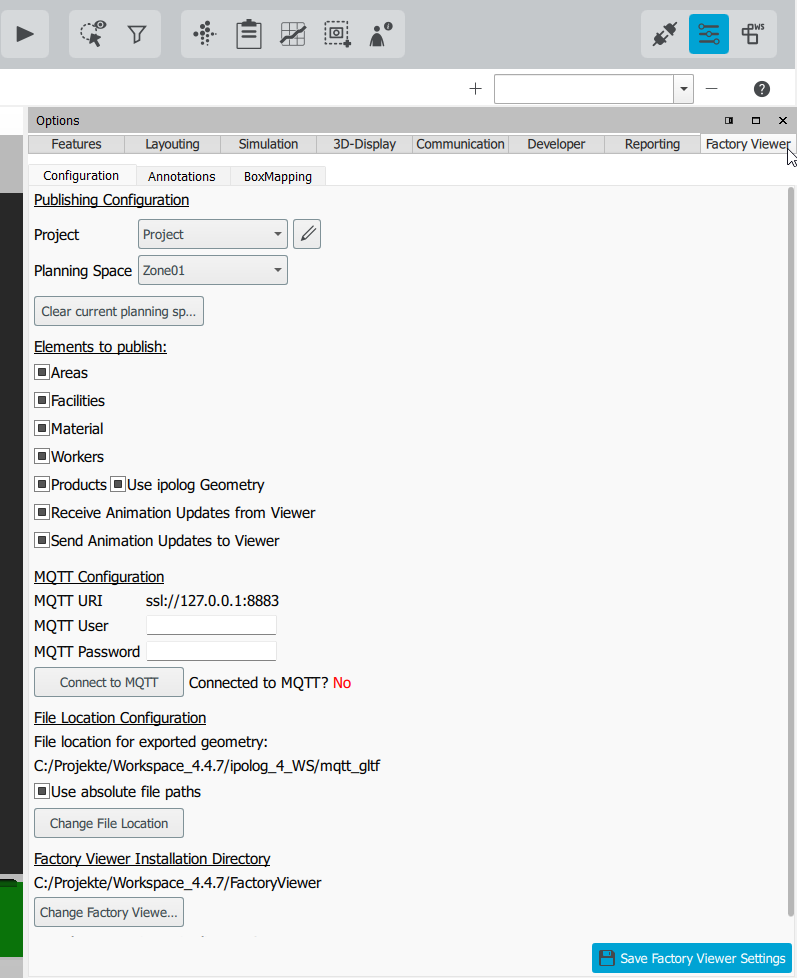

3.1 Wählen Sie in Workspace unter "Elements to publish" aus, welche Elemente Ihres Projekts in Factory Viewer angezeigt werden sollen:

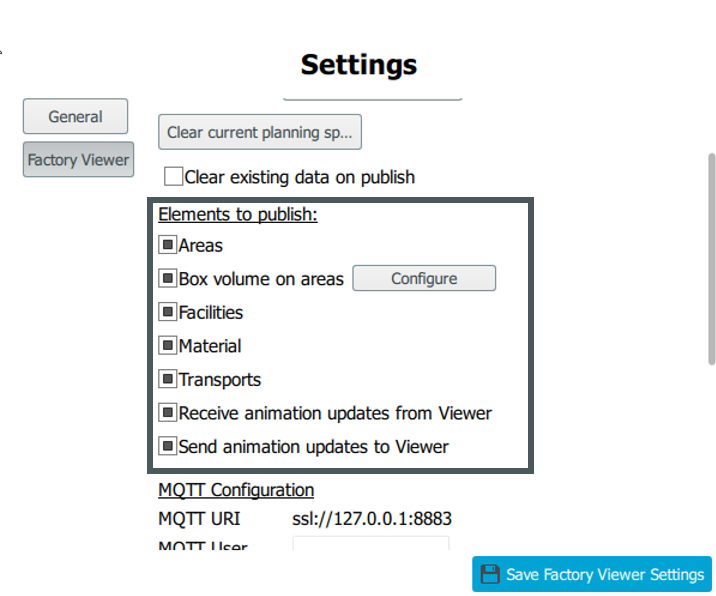

3.2 Wählen Sie in Material Flow aus, welche Elemente Ihres Projekts in Factory Viewer angezeigt werden sollen:

Falls Sie das Boxenvolumen in Factory Viewer anzeigen lassen möchten, können Sie unter "Configure" die farbliche Kennzeichnung anpassen. Diese richtet sich nach dem hinterlegten Anfangsbestand und korrespondiert damit, ob im geplanten Arbeitsablauf Boxen hinzukommen bzw. entfernt werden.

Beachten Sie: Um Daten aus Material Flow und Workspace an den Factory Viewer zu senden, müssen Sie unterschiedliche Planning Spaces, bzw. "Zonen" auswählen.

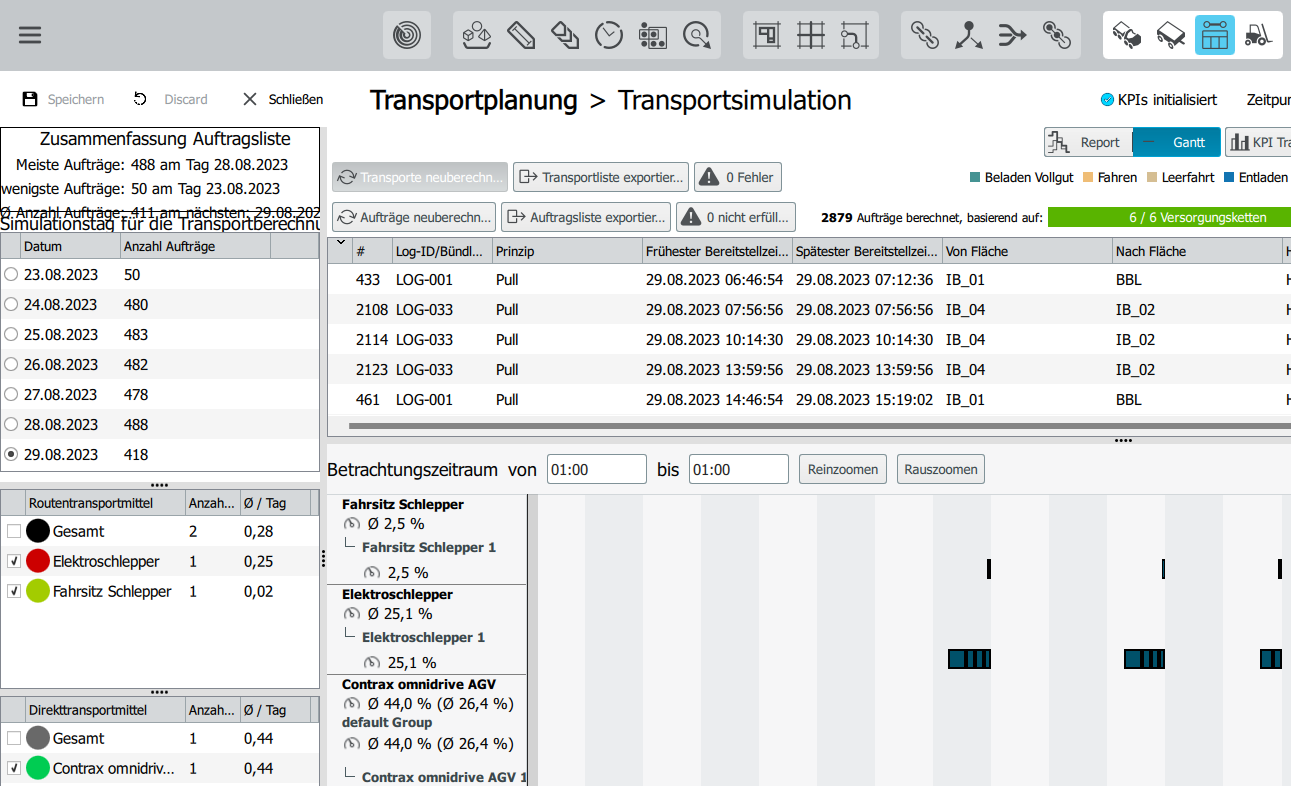

3.3 Wählen Sie die gewünschten Transporte aus der Transportsimulation in Material Flow aus:

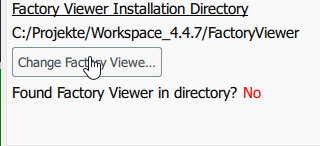

4. Navigieren Sie nach unten, klicken Sie auf "Change Factory Viewer Installation Directory" und wählen Sie den Ordner aus, in den Sie den Factory Viewer entpackt haben, bzw. in dem sich die Datei "ipolog_FactoryViewer.exe" bzw. "DigitalTwinViewer4.exe" befindet:
