Regale im Rack Editor erstellen und veröffentlichen

Rack Editor

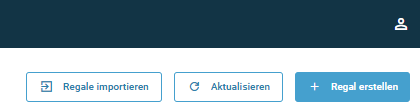

Neue Regale können im Editor innerhalb eines Planning States über die Schaltfläche "Regal erstellen" erzeugt werden. Für die Erstellung eines neues Regals sind folgende Angaben möglich:

• Regalattribute
• Dimensionen
• Regalebenen
• Regalfächer

3D-Ansicht

In der 3D-Ansicht gibt es die Möglichkeiten verschiedene Ansichten auszuwählen.

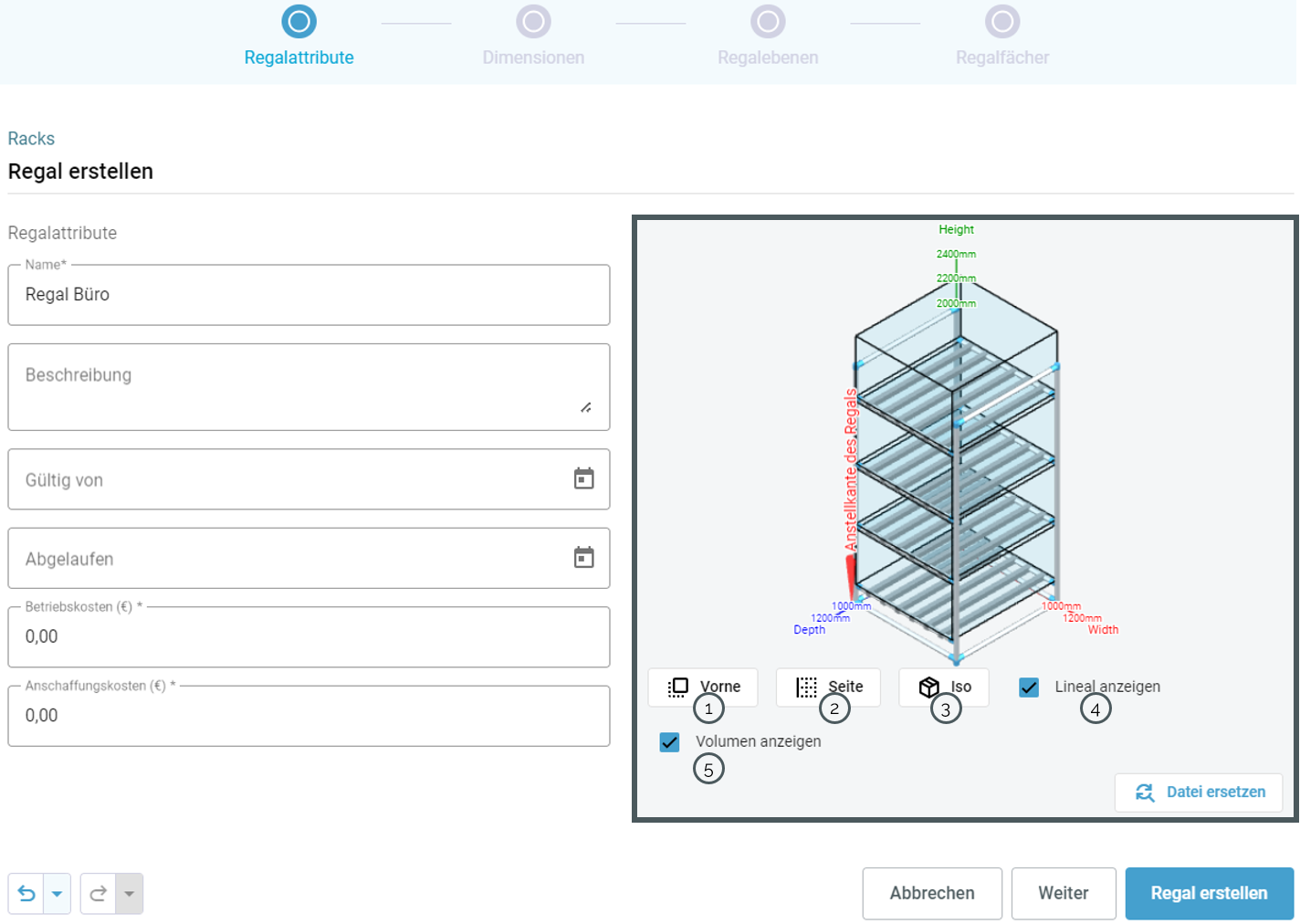

Unter "Vorne" [1] springt die Ansicht auf die Vorderansicht, auf "Seite" [2] auf die Seitenansicht und unter "Iso" auf den Seitenwinkel [3]. "Lineal anzeigen" blendet die Sichtachsen "Depth" (Tiefe), "Width" (Breite) und "Height" (Höhe) ein- und aus [4], unter "Volumen anzeigen" [5] kann das Volumen des Regals angezeigt und versteckt werden.

Das 3D-Modell kann mit der rechten Maustaste verschoben und mit der linken Maustaste gekippt werden. Mit dem Scroll-Rad kann außerdem rein- und rausgezoomt werden.

Um die Bearbeitung von Regalen zu erleichtern steht in der unteren linken Ecke des Regal-Editors außerdem die Undo/ Redo-Funktion zur Verfügung. Hier können unbeabsichtigte Änderungen rückgängig gemacht, bzw. wiederhergestellt werden:

Die Änderungen sind so lange aktiv bis das Regal gespeichert oder verworfen wird. Über die "Pfeil nach unten"-Symbole kann die Änderungshistorie eingesehen werden.

Regalattribute

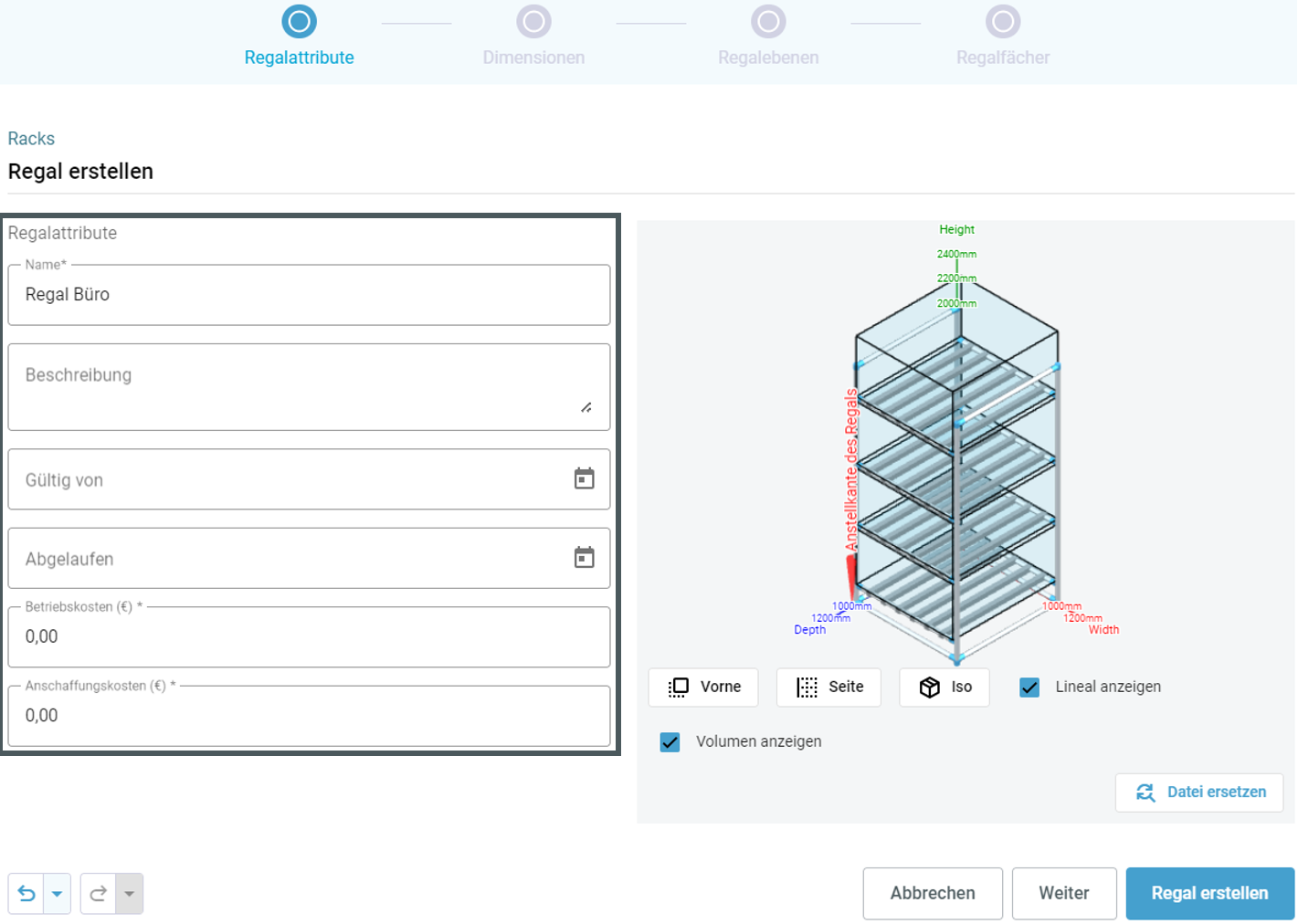

In den "Regalattributen" können folgende Eigenschaften festgelegt werden:

• Name
• Beschreibung
• Gültigkeitszeitraum
• Betriebskosten
• Anschaffungskosten

Dimensionen

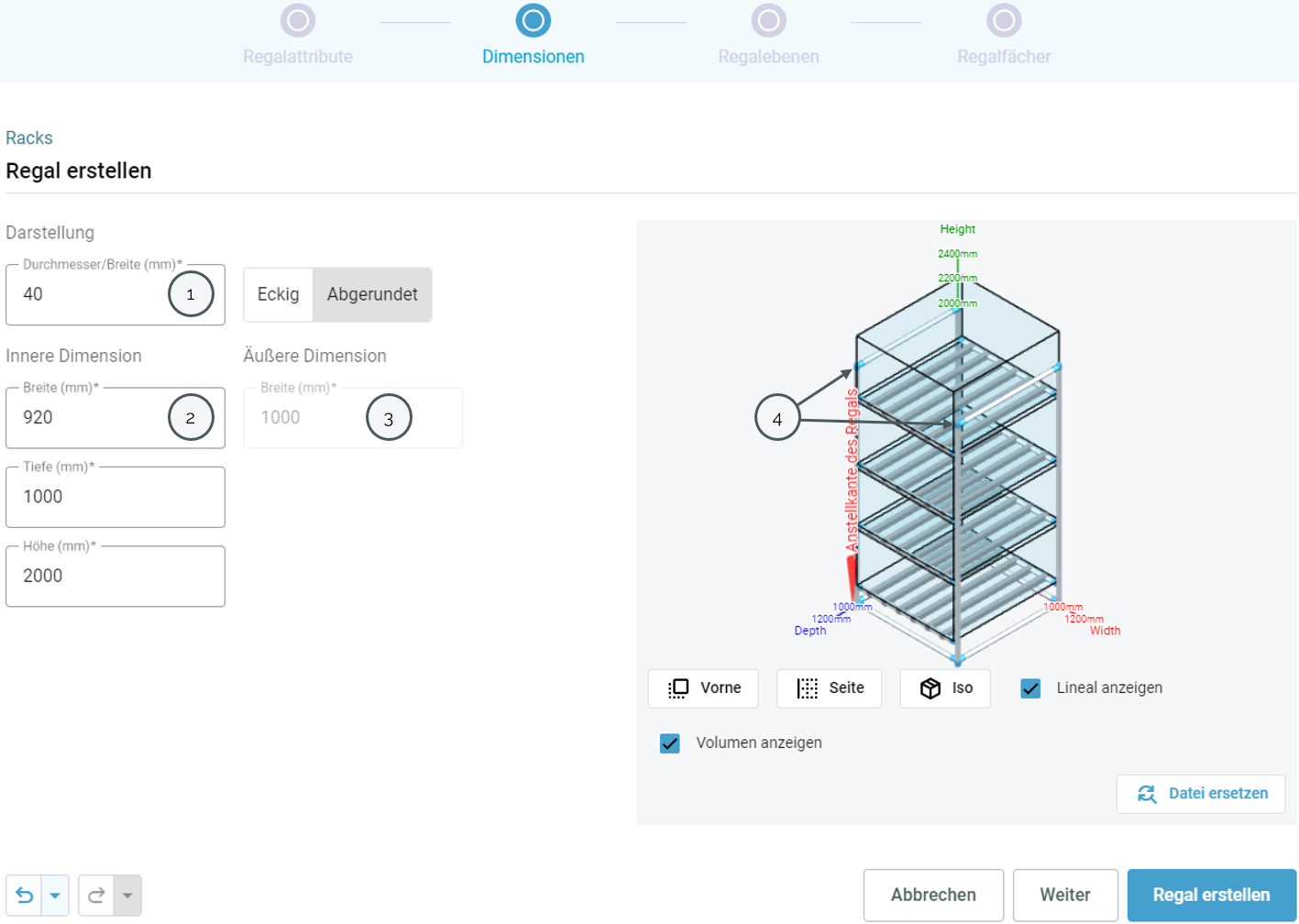

Im Bereich "Dimensionen" können die Abmaße des Regals angepasst, sowie die Form zwischen "Eckig" und "Abgerundet" gewechselt werden:

Die "Äußere Dimension" [3] ist dabei die tatsächliche Breite des Regals, bestehend aus der "Inneren Breite" [2] und dem Durchmesser des "Regalgerüsts" [1] mal zwei, da das Gerüst auf beiden Seiten des Regals jeweils Stangen mit einem Durchmesser von 40mm hat [4].

Regalebenen

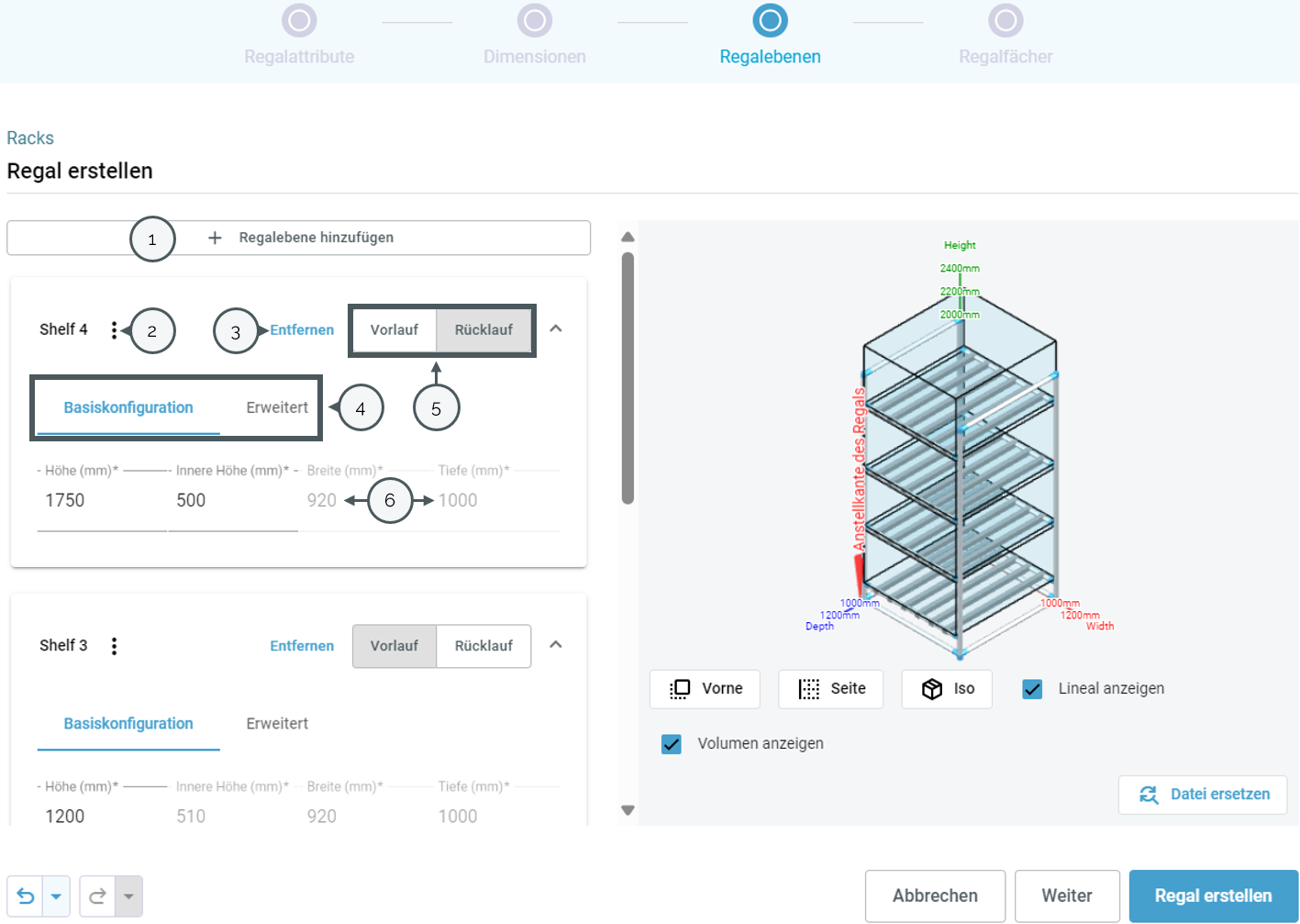

Hier können individuelle Angaben zu den Regalebenen getroffen werden. Diese Einstellungen werden für jede Ebene einzeln getroffen. Die Ebenen werden von unten nach oben nummeriert. Ebenen können über "Regalebene hinzufügen" hinzugefügt werden [1].

Für jede Ebene kann ein eigener Name [2] festgelegt werden, Ebenen können hier auch gelöscht werden [3]. Die Ebenen können über "Erweitert" noch detaillierter bearbeitet werden [4]. Ebenso kann eingestellt werden, ob es sich um eine Vorlauf- oder Rücklaufebene handelt [5]. Die Breite und die Tiefe werden automatisch aus den Maßen des Regals entnommen [6].

In den erweiterten Einstellungen kann neben der Höhe und der inneren Höhe auch die Geometriestärke und Neigung der Regalebene eingestellt sowie Balkone vorne, bzw. hinten hinzugefügt werden:

Regalfächer

Um eine veränderte Anzahl von Behältern auf einer Regalebene zu erlauben, kann unter "Fach hinzufügen" [2] ein neues Regalfach eingefügt werden. Dabei können die Breite und der Versatz nach links angegeben werden. Bestehende Fächer können umbenannt und gelöscht werden [1]. Der Abstand zwischen Regalfächern wird erst automatisch berechnet, kann jedoch angepasst werden, sobald jedoch ein weiteres Fach hinzugefügt wird.

Pending Changes - Änderungen übernehmen und veröffentlichen

Um importierte und/oder neu erstellte Regale oder Änderungen an Regalen in den Planungsstand zu übernehmen, muss wie folgt vorgegangen werden:

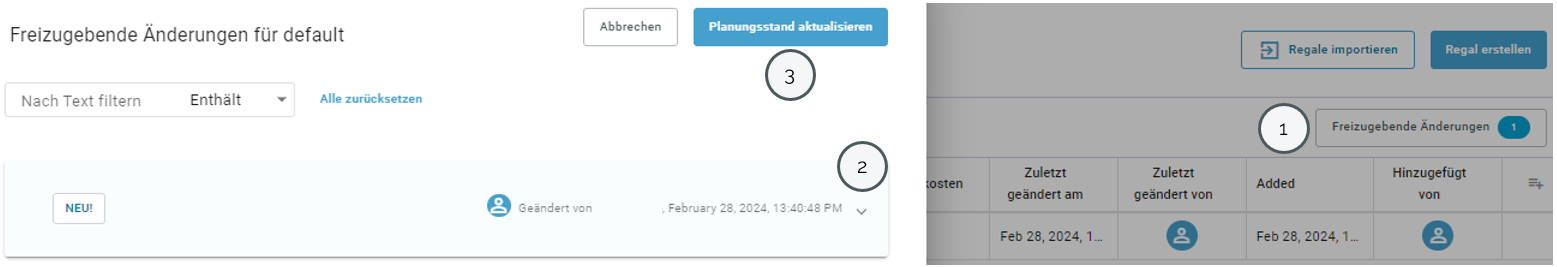

1. Wählen Sie in der Regalübersicht "Pending Changes" aus.

2. Es erscheint ein Pop-up Fenster. Wird ein neues Regal editiert, so erscheint ein Versionsvergleich zwischen dem alten und neuen Stand der Eigenschaften.

3. Um den Pöanungsstand freizugeben, muss "Planungsstand aktualisieren" ausgewählt werden.

In der Übersicht kann in der Spalte 'Status' eingesehen werden, in welcher Phase sich ein Regal befindet. Nicht veröffentlichte Regale tragen die Bezeichnung "Pending", veröffentlichte Regale erhalten einen blauen Haken und den Status "published".

Die Verwendung von Regalen in einem Szenario ist in diesem Artikel erklärt.
