ipolog 4 Workspace: Modulleiste / Symbolleiste

Zuerst ein Überblick über die Funktionen und Bereiche von ipolog 4 Workspace.

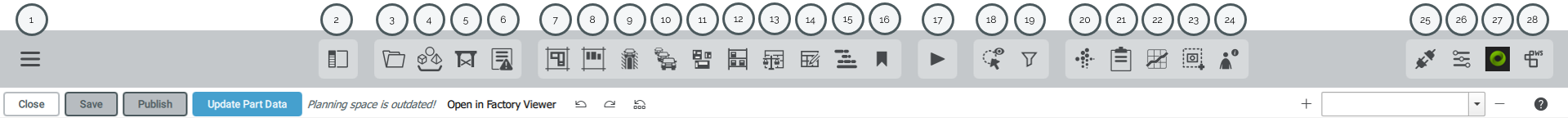

In der Modulleiste sind alle Funktionen zum Arbeiten mit ipolog 4 Workspace dargestellt. Wenn Sie mit dem Cursor über ein Icon fahren, wird Ihnen links neben der zentralen Modulleiste der Name des Moduls angezeigt.

1) Über das Modul Scenario Admin können einzelne Projekte erstellt und Daten und workspaces importiert werden. Dazu zählen beispielsweise das Layout, die Montageprozesse und das Produktionsprogramm.

2) Dieses Icon führt Sie zum Catalog. Dort befinden sich die Ladungsträger, Regale, Facilities und die Produkte. Weitere Informationen finden Sie hier.

3) Hier befinden sich die Facilities: Straßen, Wände, Stützen usw. Diese können hier auch verschoben und ausgeblendet werden. Außerdem kann hier geändert werden, ob die Facilities gleichzeitig als Blockierfläche fungieren.

4) Dies ist das Logging. Es ist ein Fehlerprotokoll, das Ihnen angibt, welche Probleme genau bestehen.

1) Durch das drücken von Save werden die vorgenommenen Änderungen gespeichert. Wichtig: es wird nicht automatisch gespeichert!

2) Close bietet die Möglichkeit das aktuelle Szenario zu schließen und zurück in die Szenarioübersicht zu gelangen.

	Im Layout Editor können neue Flächen, Stationen und Werkerpunkte erstellt und verschoben werden. Weitere Informationen finden Sie hier.
	Der Material-Zone Editor ermöglicht Ihnen, einzelne Materialien und Regale auf den Materialflächen zu verschieben und auszuwählen. Weitere Informationen finden Sie dazu bei dem Artikel über den Material-Zone Editor.
	Der Conveyor Editor ist ein Werkzeug, um das Bewegungsprofil der Produktbeförderung je Station zu definieren. Weitere Infos finden Sie hier.
	Das Produktionsprogramm gibt an, wie viele Produkte von der jeweiligen Variante gebaut werden und in welcher Reihenfolge.
	Die Production Flow View ermöglicht es, das Planungsergebnis eines anderen Szenarios aus einem anderen Projekt in das aktuell geöffnete Szenario zu laden/referenzieren.
	Im Rack Planogram sind die Regale, deren Aufbau und die einzelnen Behälterplatzierungen zu sehen. Weitere Informationen finden Sie hier.
	Im Assembly Process Editor werden die vorhandenen Prozessinformationen tabellarisch dargestellt. Durch die Veränderung bestimmter Parameter kann die Ausführung der Prozesse verändert werden.
	Der Material Provisioning Editor zeigt alle Prozesse im Detail an. Diese können hier auch direkt angepasst werden (Werker, Material, Arbeitspunkte,...). Weitere Informationen finden Sie hier.
	Das Worker Gantt zeigt die Prozesse von jedem einzelnen Werker und bietet die Möglichkeit diese zu verschieben. Das ist essenziell für die Prozessoptimierung. Weitere Informationen finden Sie hier.
	Der TagList Editor bietet die Möglichkeit Arbeitspunkte und Flächen im Layout zu lokalisieren und ihre Beschaffenheit zu verändern.
	Dies ist die Animation Control. In dieser können Sie die Simulation starten und pausieren. Weitere Informationen finden Sie hier.
	Im Selection Display sieht man detaillierte Informationen zu ausgewählten Elementen.
	Der Filter Set zeigt eine selektierte Darstellung einzelner Werker und Produkte. Weitere Informationen finden Sie hier.
	Der Colorizer bietet einen guten Überblick über die Montagelinie. Er visualisiert farblich beispielsweise, welcher Werker welches Material aufnimmt oder welches Material welchem Produkt zugeordnet ist.
	Das Reporting gibt eine Übersicht über die komplette Werkerauslastung, sowie die produktive und nicht produktive Zeit und die Laufwege.
	Time Distance Diagram zeigt das Zeit-Weg-Verhältnis der Aktivitäten eines Werkers an.
	Hier können Screenshots vom Layout gemacht werden.
	Im Worker Status ist in Echtzeit die Werkertätigkeiten abgebildet.

Symbolleiste

	View all: Es wird rausgezoomt und man sieht das gesamte Szenario
	View from top: Das Szenario wird von oben gezeigt
	Toggle walk/examiner mode: 3D-Darstellung und Navigation aus Werkersicht. Die Materialbereitstellung am Band kann aus der Werkerperspektive betrachtet werden.
	Set Background Color: Hintergrundfarbe für das Projekt auswählen
	Hide/Show facilities: Umgebung ein- und ausblenden
	Hide/Show workers: Werker ein- und ausblenden
	Hide/Show material: Material (Regale und Boxen) ein- und ausblenden
	Toggle display info labels for selected boxgroups: Ein- und Ausblenden von Beschriftungen ausgewählter Box-Gruppen
	Hide/Show workingpoints: Arbeitspunkte ein- und ausblenden

1 Plugins: Load IPO.MS Plugin: öffnet das IPO.MS Plugin-Fenster, CAD Import: Öffnet das CAD Import Fenster.

2 Options: Hier können gewisse Einstellungen getätigt werden. Im Kapitel Options ist das Ganze detailliert beschrieben.

3 About: Kontaktadresse des ipolog-Herstellers ipolog mit einem Link zur Homepage

Open ipolog Help Desk: Weiterleitung zur ipolog Hilfeseite. Auf der Hilfeseite werden Informationen zu den einzelnen Funktionen und weiteren Themen bereit gestellt.

Fensteransicht

Eine geöffnete Ansicht wird mit einem blauen Icon kenntlich gemacht.

Wenn Sie eine Ansicht nicht mehr benötigen, kann sie per erneutem Mausklick auf das jeweilige Icon wieder geschlossen werden.

Wenn Sie die Fensterkonfiguration abspeichern möchten, können Sie in diesem Feld einen Namen eingeben und auf das Plus drücken. Es gibt schon vorgeschlagene Fensterkonfigurationen. Wenn Sie eine Fensterkonfiguration löschen wollen, müssen Sie auf das Minus drücken und die Fensterkonfiguration auswählen, die gelöscht werden soll.
