ipolog 4 Workspace: Fehlende Regale im Catalog

Problem:

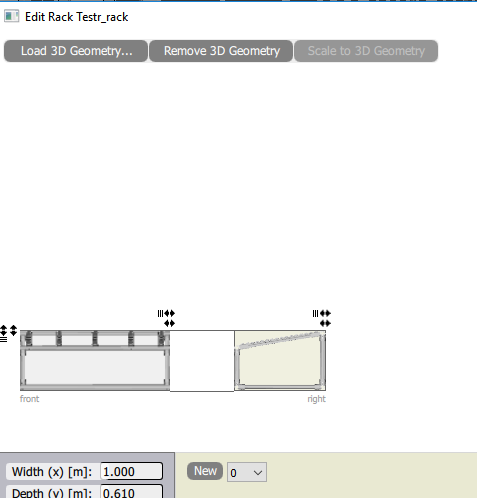

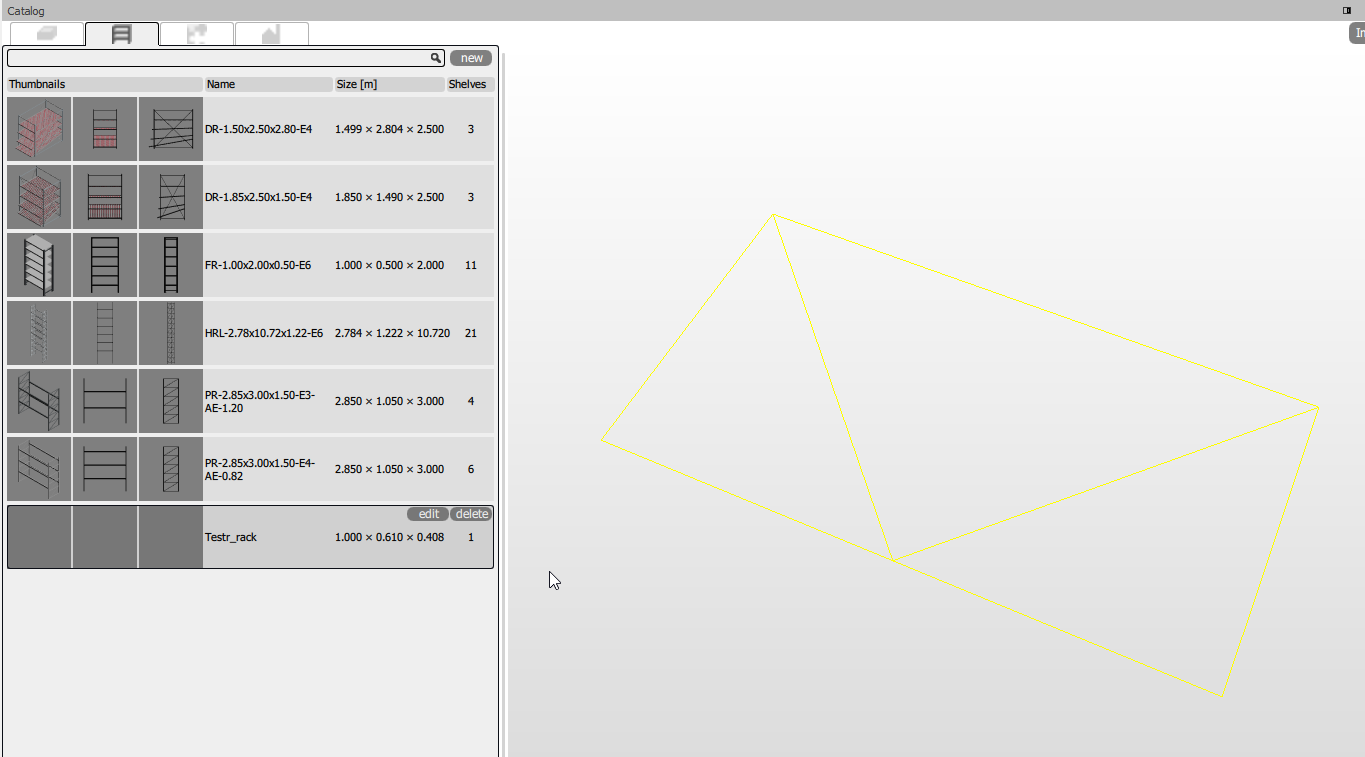

Nach dem Import von Regalen in ipolog 4 Workspace werden im Catalog nur die definierten Regalebenen angezeigt, aber nicht die 3D Geometrie oder die unterschiedlichen Ansichten der Regale. Wird das Editieren von Regalen aktiviert, so ist jedoch die korrekte Geometrie zu sehen.

Die Ursache dieses Problem ist in der .dgn-Datei, welche als Basis für den Import in ipolog 4 WS gedient hat, zu finden:

Statt Metern [m] und Millimetern [mm] wurden Millimeter [mm] und Mikrometer [μm] verwendet.
Das führt dazu, dass das Thumbnail und die 3D Darstellung des Regals falsch angezeigt wird.

Lösung

Das Problem kann behoben werden, in dem in der .dgn-Datei die Einheit geändert wird.

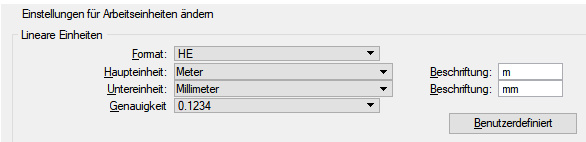

In MicroStation sind die Einstellungen unter Einstellungen --> Zeichnungsdatei zu finden:

Hängen Sie danach das Modell erneut in der .cel-Datei an und importieren Sie die Datei erneut in ipolog 4 Workspace.
