Die zentrale Suchleiste ist in ipolog 5 Ihr Hauptinstrument zum Auffinden von Flächen (nach Namen und Typ), Behältertypen, Teilen (nach Namen, Log-ID und Nummer) sowie Regalen (nach Namen und Typ).

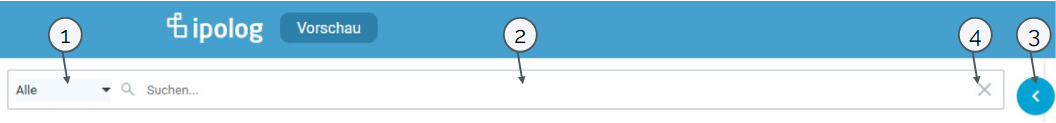

Sie ist folgendermaßen aufgebaut:
| 1 | Kriterien-Auswahl | Hier können Sie bestimmen, nach welchen Kriterien Sie genau suchen möchten. Diese umfassen Flächen (nach Namen und Typ), Behältertypen, Teile (nach Namen, Log-ID und Nummer) sowie Regale (nach Namen und Typ). Wählen Sie "Alle" aus, um nach allen Elementen in Ihrem Planungsbereich zu suchen, die diesem Kriterium entsprechen. |
| 2 | Suchleiste | Geben Sie hier die entsprechende Bezeichnung für das Gesuchte ein, z.B. die Log-ID eines gesuchten Teils oder den Namen einer Fläche. |
| 3 | Sidepanel rechts | Hier werden Ihnen die Suchergebnisse angezeigt. |
| 4 | Suchanfrage löschen | Wählen Sie den Button aus, um die Suchanfrage mit einem Klick zu löschen. Die ausgewählten Suchergebnisse verschwinden und die Seitenansicht rechts schließt sich. |
Seitenansicht rechts

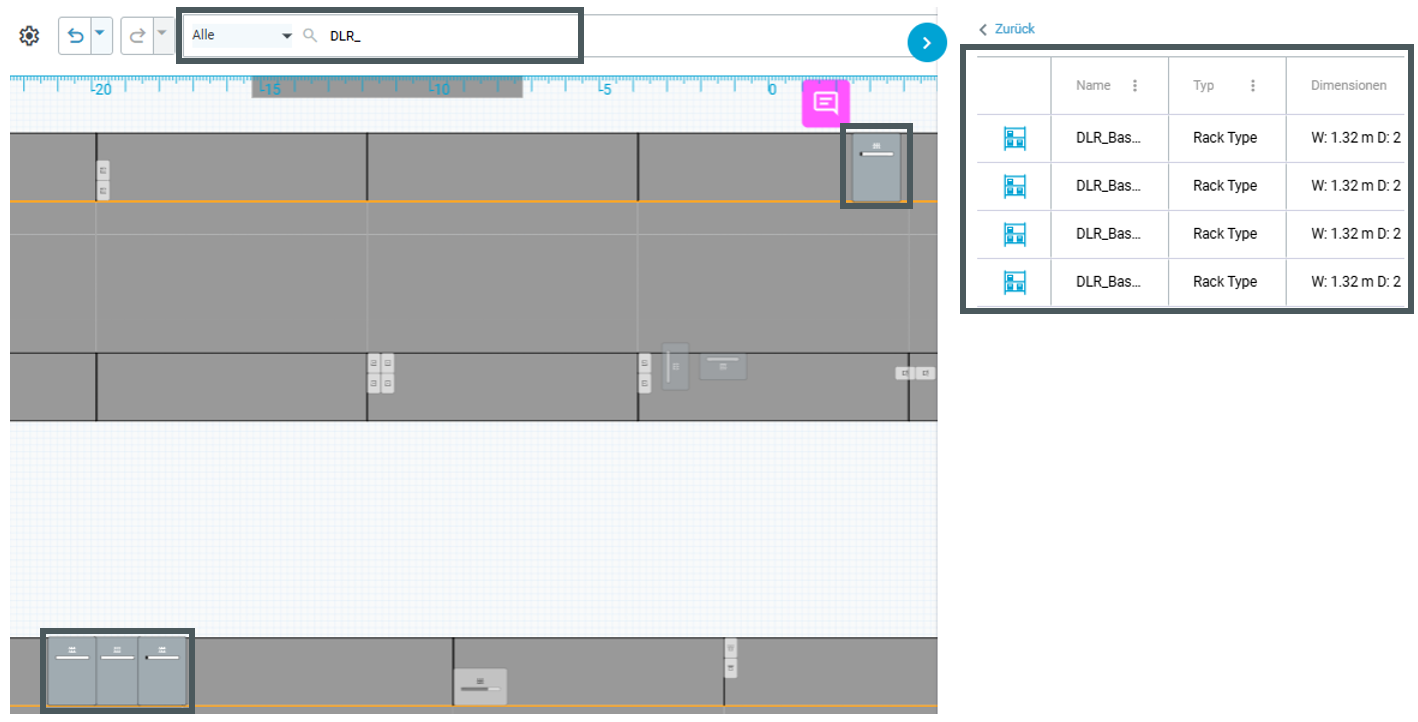

In der Seitenansicht rechts werden Ihnen die Suchergebnisse angezeigt. Hier wurde zum Beispiel nach Allem gesucht, was "DLR_" im Namen habt:
Es wurden mehrere Rack Types im Planungsbereich gefunden, die der Suche entsprechen. Eine Kurzübersicht gibt Ihnen Informationen über die Art des Suchergebnisses in Form eines 2D-Piktogramms, die Bezeichnung, die Art sowie deren Dimensionen.
Je nachdem nach welchem Kriterium Sie suchen, werden unterschiedliche Informationen in der Kurzübersicht angezeigt.
Die gefundenen Suchergebnisse fallen in der 2D-Ansicht dadurch auf, dass sie ihre ursprüngliche Farbe behalten, während alle anderen Ressourcen ausgegraut werden.
Beachten Sie: Sollten Sie nach Teilen suchen, die sich in Regalen befinden, werden die entsprechenden Regale hervorgehoben. Sollten Sie nach Teilen suchen, die sich in einer Retainer Area befinden, wird die entsprechende Materialfläche hervorgehoben.

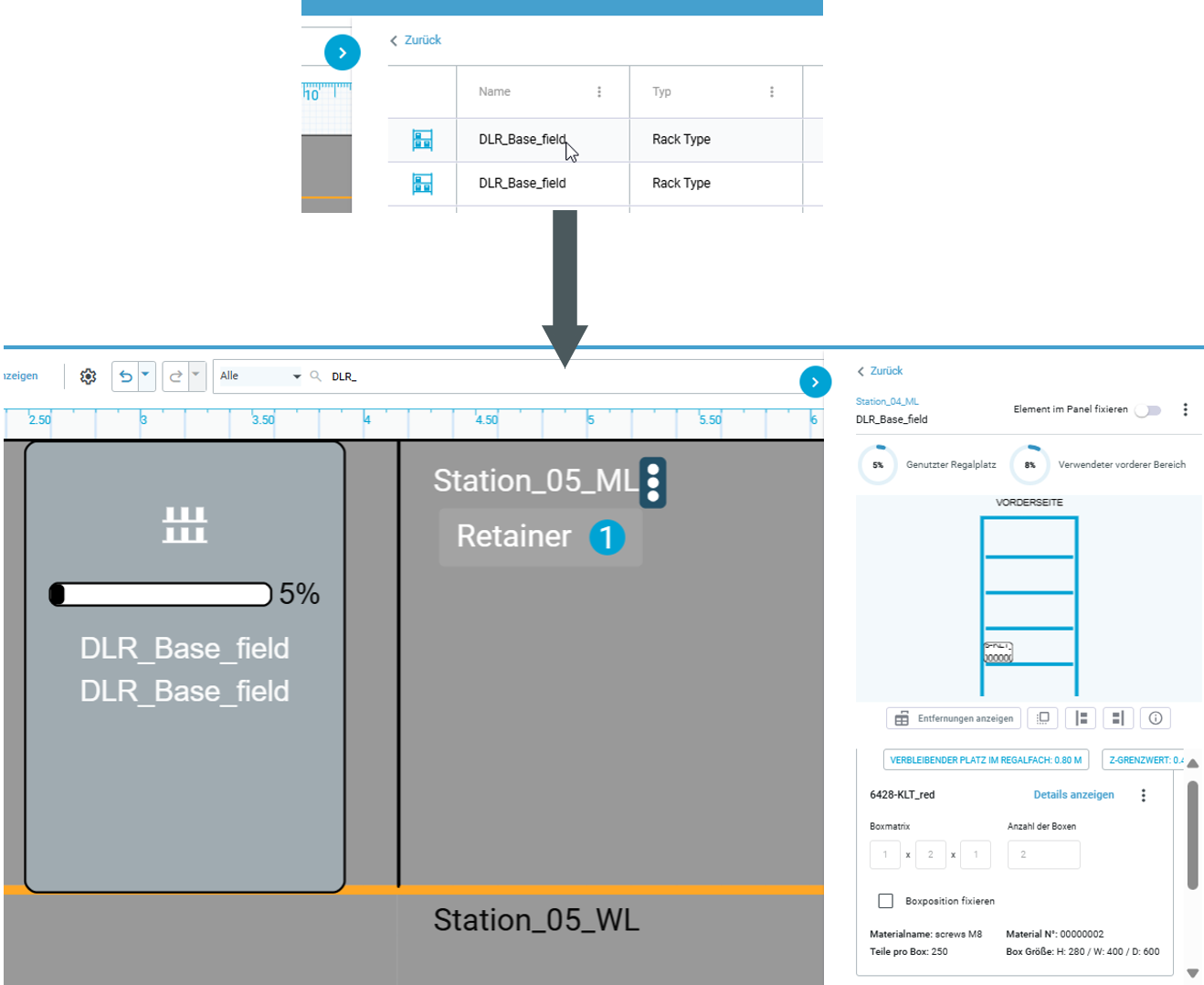

Klicken Sie auf einen Suchtreffer in der Seitenansicht, um nähere Informationen darüber zu erhalten:
Das Ergebnis, welches Sie auswählen, wird Ihnen in der Seitenansicht noch einmal genauer angezeigt. So können wir in diesem Fall die Regalansicht des ausgewählten Regals "DLR_Base_field" sehen. Außerdem zoomt ipolog in der 2D-Ansicht näher an das ausgewählte Regal heran.
