Navigation in ipolog 5

Inhaltsverzeichnis

• Steuerung

• Menüleiste

• Kopfleiste

• Sidepanel rechts

Steuerung

Maussteuerung

Steuerung per Touch

Tastatursteuerung

Tastaturkürzel

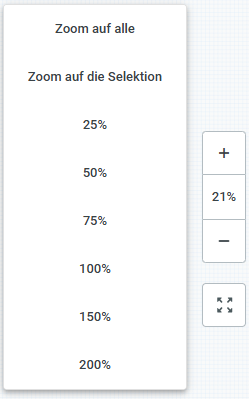

Zoomoptionen

Auf der rechten Seite der 2D-Ansicht befindet sich das Zoom-Level. Dort können Sie mit einem Klick auf das "+"-Symbol um 1% weiter hinein zoomen, während ein Klick auf das "-"-Symbol um 1% weiter hinaus zoomt.

Ein Klick auf die Prozentanzeige öffnet die erweiterten Zoomoptionen:

• "Zoom auf alle" zoomt so weit hinein oder hinaus, dass alle Elemente Ihres Planungsbereiches zu sehen sind. Dies ist ebenso über das Symbol unter dem "-"-Symbol machbar.

• "Zoom auf die Selektion" zoomt näher an das/die von Ihnen ausgewählte/n Element/e heran

• Die Zoomstufen 25%, 50%, 75%, 100%, 150% & 200% setzen den Zoom auf genau die jeweilige Prozentzahl

Menüleiste

1	Facilityliste anzeigen	Hier werden alle Facilities in Ihrem Planungsbereich aufgelistet. Ebenso können Sie nach spezifischen Facilities suchen. Geben Sie dazu den Namen der Facility in die Suchleiste ein.

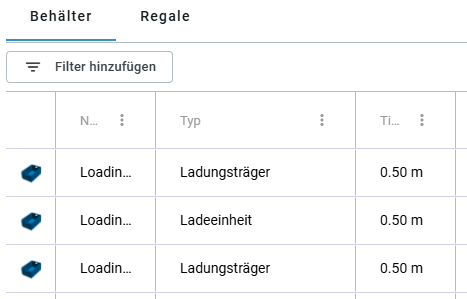

2	Ressourcenliste anzeigen	In der Ressourcenliste werden alle aus den gemeinsamen Daten stammenden Behälter und Regale in Ihrem Planungsbereich sowie deren Abmessungen und Typ  aufgelistet. Über "Filter hinzufügen" können spezifische Ressourcen gefiltert werden. Per einmaligem Rechtsklick und "Export" > "CSV Export" kann die entsprechende Ressourcenliste exportiert werden.
3	Regale oder Behälter anhand der Distanz relativ positionieren	Bei Auswahl dieser Funktion wird Ihnen im unteren Bereich der Webansicht die Distanzeingabe angezeigt. Wählen Sie die Ecke eines Elements in der 2D-Ansicht aus und dann die Ecke eines weiteren Elements, zu dem sich das erste Element positionieren soll. Mehr dazu hier: Materialanstellung in ipolog 5.
4	Liste der Messungen anzeigen	Alle Messungen, die Sie aus ipolog Workspace übertragen haben, werden hier aufgelistet. Sie können diese gemeinsam über "Alles anzeigen / ausblenden" ein- und ausblenden.  Über das "Stift"-Symbol können Sie den Namen der Messung anpassen Über das "Auge"-Symbol können Sie die spezifische Messung ein- und ausblenden Über das "Mülleimer"-Symbol können Sie die spezifische Messung löschen

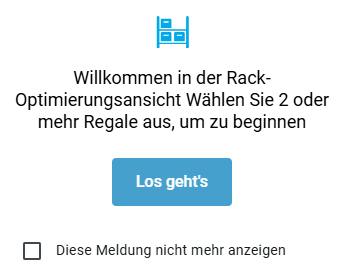

5	Regal Optimierungsansicht	Öffnet die Regal-Optimierungsansicht. Mehr dazu hier: Regal-Optimierung.

Kopfleiste

1. Zur Startseite navigieren

   Wechselt zurück zur Projektansicht

2. Seitennavigation umschalten

   Blendet die Seitennavigationsleiste ein- und aus. Dort werden alle Projekte sowie die sich darin befindlichen Szenarien und Planungsbereiche aufgelistet. Ebenso gibt es Shortcuts zur Common Data und gespeicherten KPIs

3. Pfad kopieren

   Kopiert den Pfad zu Ihrem Planungsbereich. (Bsp.: "Projekt / Szenario / Planungsbereich")

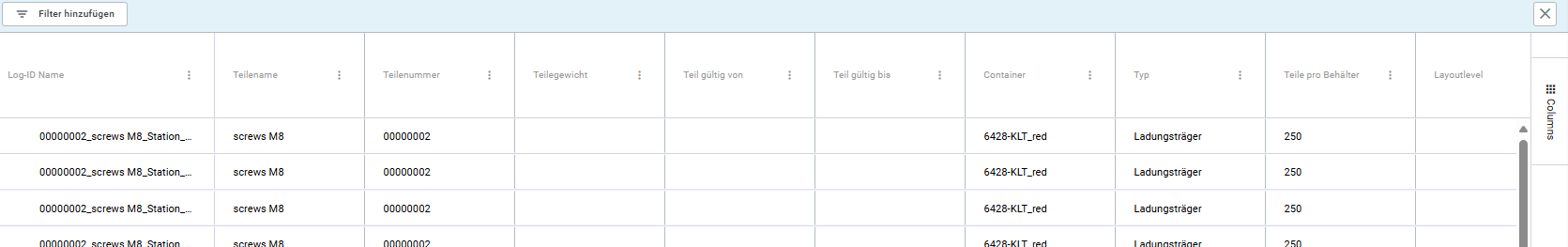

4. Materialliste anzeigen



   Hier wird jede Log-ID aufgelistet, die sich in Ihrem Planungsbereich befindet. Dies korrespondiert mit den Teiledaten in der Common Data. Ebenso wie in den Teiledaten können die Log-IDs gefiltert und über "Columns" Spalten ein- und ausgeblendet werden.

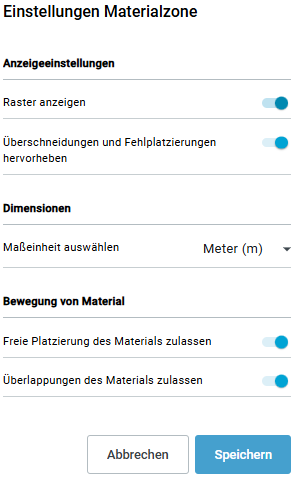

5. Layout Einstellungen



   Anzeigeeinstellungen:

   Raster anzeigen blendet das Raster in der 2D-Ansicht ein- und aus. Überschneidungen und Fehlplatzierungen hervorheben markiert Elemente in der 2D-Ansicht, die sich überlappen oder außerhalb der Grenzen einer Materialfläche angestellt werden.

   Dimensionen:

   Über Maßeinheit auswählen können Sie die Maßeinheit zwischen Meter (m), Zentimeter (cm), Millimeter (mm), yard (yd), feet (ft) und inch (in) umschalten.

   Bewegung von Material:

   Die Aktivierung von Freie Platzierung des Materials zulassen ermöglicht eine Platzierung von Elementen außerhalb der Grenzen von Materialflächen. Dagegen ermöglicht die Aktivierung von Überlappungen des Materials zulassen es, Elemente in der 2D-Ansicht übereinander anzustellen.



6. Undo / Redo

   Die Undo / Redo Funktion bietet die Möglichkeit Änderungen in Ihrem Planungsbereich wieder rückgängig zu machen, bzw. rückgängig gemachte Änderungen wiederherzustellen. Über die "Pfeil nach unten"-Symbole neben den "Pfeil nach rechts" und "Pfeil nach links"-Symbolen lassen sich ebenso die Änderungshistorien der rückgängig gemachten Änderungen bzw. der wiederhergestellten Änderungen einsehen. Mit Auswahl einer dort aufgelisteten Änderung stellt sich der damit verbundene Änderungsstand wieder her.
   Eine weitere Möglichkeit diese Funktion zu nutzen ist mit der Tastenkombination Strg + Z (Änderungen rückgängig machen) oder Strg + Y (Änderungen wiederherstellen).


   Beachten Sie: Wenn zwei Benutzer gemeinsam im gleichen Planungsbereich arbeiten, kann ein Benutzer nur seine eigenen Änderungen rückgängig machen/wiederherstellen, nicht die Änderungen des zweiten Benutzers.

7. Zentrale Suchleiste

   Über die zentrale Suchleiste lassen sich alle Elemente (Flächen nach Namen und Typ, Behältertypen, Teile nach Namen, Log-ID und Nummer sowie Regale nach Namen und Typ) suchen. Gefundene Elemente werden in der 2D-Ansicht in ihrer Originalfarbe belassen, während die restlichen Elemente ausgegraut werden.

   Über das Sidepanel rechts werden Informationen über die gesuchten Elemente angezeigt. Wählen Sie ein Element aus, werden Ihnen zusätzliche Informationen angezeigt.

8. Nutzerinformationen anzeigen

   Hier können die Nuterpräferenzen zurückgesetzt, die Sprache zwischen deutsch und englisch gewechselt, der Wechsel in die Projektstrukturierung v2 vollzogen und der ipolog Support kontaktiert werden. Ebenso können Sie sich hier ausloggen.

9. Seitenansicht ein- und ausklappen

   Über diesen Button können Sie die Seitenansicht rechts ein- und ausklappen. Die Seitenansicht zeigt kontextabhängig nützliche Informationen an, wie zum Beispiel bei der Auswahl eines Regals. Mehr dazu im folgenden Abschnitt.

Seitenansicht rechts

Die Seitenansicht rechts kommt immer dann zum Einsatz, wenn zusätzliche Informationen benötigt werden. So werden - je nach Kontext - unterschiedliche Arten von Informationen bereitgestellt. Diese umfassen:

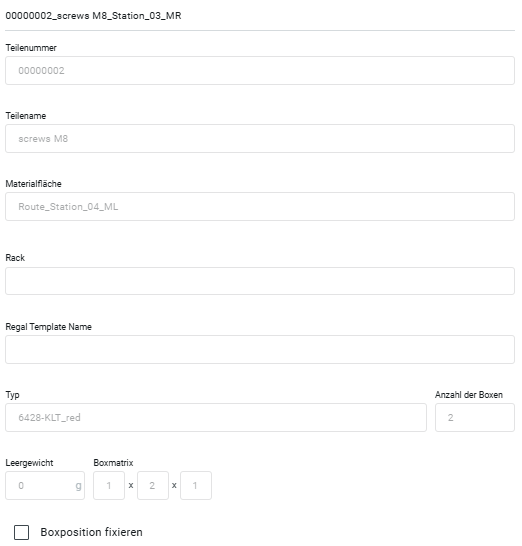

Auswahl eines Materials

In diesem Beispiel wurde das Material "00000002_screws M8_Station_03_MR" ausgewählt - wie in der Titelzeile zu sehen ist.

Die bereitgestellten Informationen für dieses Material umfassen die Teilenummer, den Teilenamen, die Materialfläche auf der es sich befindet, das Regal in dem es sich befindet (in diesem Fall in keinem), den Template Namen des Regals in dem es sich befindet, den Behältertyp in dem es sich befindet, die Anzahl der Boxen in dem es gelagert wird, das Leergewicht des Behälters in dem es sich befindet sowie die festgelegte Boxmatrix für das Teil.

Ebenfalls gibt es die Option mit "Boxposition fixieren" die Behälter, in dem sich das Teil befindet, an der derzeitigen Stelle in der 2D-Ansicht zu fixieren.

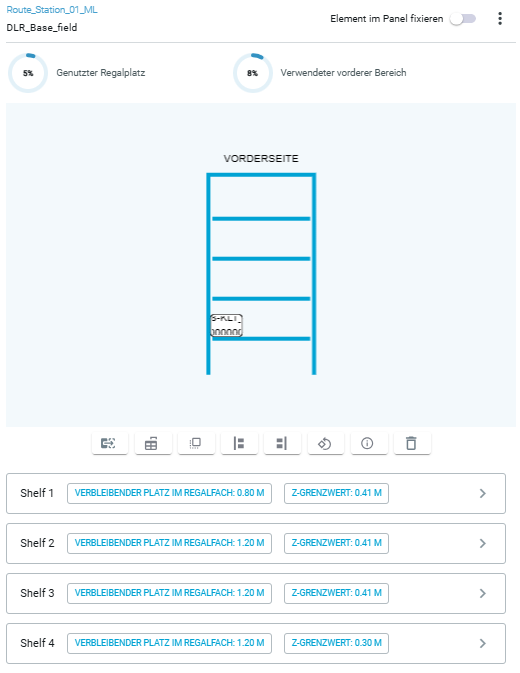

Auswahl eines Regals

In der Titelzeile wird Ihnen die Materialfläche angezeigt, auf der sich das Regal befindet, ebenso wie das Regal Template und Optionen bezüglich des Regals. So können Sie das Regal permanent im Sidepanel angezeigt lassen oder über Auswahl des "drei Punkte"-Symbols den Namen des Regals bearbeiten, es in den Area Retainer verschieben oder das Regal löschen.

Im Hauptbereich wird Ihnen standardmäßig eine 2D-Darstellung des jeweiligen Regals von vorne gezeigt.

Darüber können Sie mit einem Blick sehen, wie hoch die Auslastung des Regals ("Genutzter Regalplatz") und die Auslastung der betrachteten Seite des Regals ("Verwendeter vorderer Bereich") ist.

Darunter gibt es weitere Optionen - wie z.B. die betrachtete Seite des Regals umzuschalten oder alle Behälter im Regal in Richtung der linken bzw. rechten Seite anzustellen.

Unten im Sidepanel sind die Regalebenen und wichtige Informationen zu diesen aufgelistet.

Mehr Informationen zu Regalen im Sidepanel hier: Regal im Sidepanel.

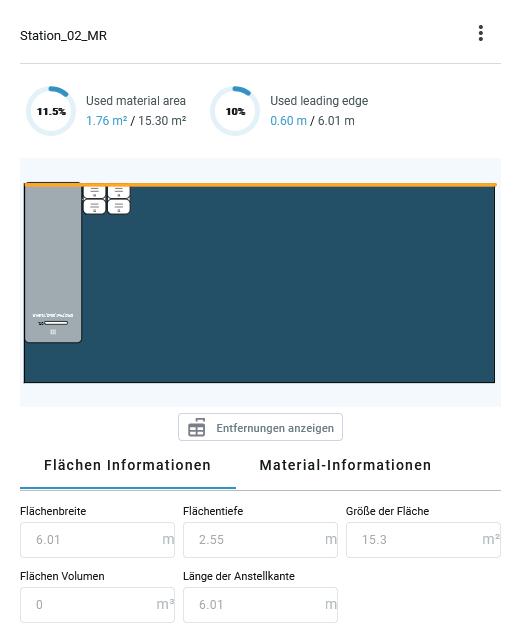

Auswahl einer Materialfläche

Der Name der Materialfläche wird oben in der Titelleiste angezeigt.

Direkt darunter befinden sich zwei KPI-Auswertungen, die Auskunft über die aktuell genutzte Materialfläche sowie deren Anstellkante geben.

Im Anschluss folgt die 2D-Vogelperspektive der Materialfläche. In dieser Ansicht sind alle darauf platzierten Regale und Teile dargestellt. Durch Anklicken einzelner Elemente können detaillierte Informationen zum jeweiligen Objekt angezeigt werden.

Unterhalb der 2D-Ansicht finden Sie weitere Informationen zur ausgewählten Materialfläche sowie zum darauf befindlichen Material

Mehr Informationen zu Materialflächen im Sidepanel hier: Materialflächen im Sidepanel.

Weitere Fälle

Sowohl bei Auswahl der Ressourcenliste, als auch bei Nutzung der Suchleiste und des Rack Optimizers kommt das Sidepanel zum Einsatz. Mehr über den Rack Optimizer hier: Rack Optimizer.
