2.1 Materialflussplanung - Standardversorgungsketten anlegen und erweitern

Tipp:
Standardprozessketten bilden in ipolog die Grundlage der logistischen Prozessplanung. Eine ausführliche Erklärung zur Funktionsweise und Bedienung finden Sie im Helpdesk-Artikel zu Standardprozessketten.

Wählen Sie zunächst "Standardprozesskette editieren" in der Modulleiste .

In der Vergangenheit waren die Prozessketten zur Produktionsversorgung in Ihrem Werk noch nicht allzu komplex, weswegen Sie momentan erst drei verschiedene Standardversorgungsketten (SVK) im Modell vorfinden.

• High-bay Warehouse
• Supermarket
• Pre-Assembly

Des Weiteren ist bereits eine Standardbündlerkette (SBK) für die Sequenzbildung der Teile aus dem Supermarkt angelegt.

• Supermarket_Linefeed

Außerdem wurde im Modell schon eine Standardentsorgungsketten (SEK) aufgebaut, um den Abtransport des Leerguts von Ladeeinheiten (Loading Units) zu bewerkstelligen.

• empties LU

Für den schnellen Aufbau der noch fehlenden "Floor Storage" SVK verwenden Sie am geschicktesten die Duplizieren Funktion, da die ersten beiden Stufen (Traileryard und GoodsIn) gleich sind wie bei den bereits bestehenden SVKs. Alternativ können Sie auch eine neue SVK anlegen. Benennen Sie diese SVK selbst sprechend. Nutzen Sie die Funktionsbuttons links oberhalb der Liste.

Bauen Sie nun die Floor Storage Versorgung unter Berücksichtigung folgender Bedingungen korrekt auf.

• die SVK besteht aus 6 Stufen
• Traileryard und GoodsIn (Stufe 6 und 5) sind identisch zu den anderen SVKs
• von GoodsIn an die Pufferfläche oberhalb des Floor Storage (Floor Storage In) fährt ein Staplerfahrer mit einen normalen Stapler (Forklift)

• von der Pufferfläche in das Floor Storage wird eine Ameise (Picker) genutzt
• vom Floor Storage auf die Pufferfläche unterhalb (Floor Storage Out) wird ebenso die Ameise verwendet
• die Ameise bedient der Logistics employee
• die Versorgung an die Linie übernimmt das Contrax MFA AGV
• es gibt keinen Behälterwechsel (Ladeeinheit/Loading Unit wird am Band bereitgestellt)
• vom Band weg wird das Leergut durch die "empties LU" Entsorgungskette abtransportiert

Tipp: Wenn Sie die SVK dupliziert haben entfernen Sie auch die zugewiesene Entsorgungskette auf der Ebene des Floor Storages und achten Sie darauf das Sie überall LU bei dem Box Typ eingetragen haben.

Ordnen Sie anschließend passende Prozessbausteine zu den jeweiligen Stufen und Transporten zu.

Entnehme Sie dem Screenshot einen möglichen Planungsstand. Damit haben Sie die Floor Storage SVK erfolgreich angelegt.

Stufen 6 bis 4:

Stufen 3 bis 1:

Nun widmen wir uns der Vervollständigung der Pre-Assembly Versorgung. Die sortenreine SVK finden Sie bereits im Modell vor. Es muss lediglich die passende Standardbündlerkette dazu angelegt und diese mit der SVK verknüpft werden.

Tipp:
Bündler entsprechen den Realisierungen von bspw. Carsets, Sequenzwagen oder Kommissionierwagen. Dabei gehen verschiedene Transportketten in einen gemeinsamen Strang über. Mehr dazu auf unserem Helpdesk: Bündler

Duplizieren Sie hierzu die bereits existierende SBK Supermarket_Linefeed oder legen sie eine neue SBK an. Benennen Sie diese entsprechend. Bauen Sie die SBK unter Berücksichtigung folgender Bedingungen korrekt auf.

• die SBK besteht aus 2 Stufen
• von der Pre-Assembly soll durch einen Routen Prozess die Linien versorgt werden
• das Leergut wird direkt bei der Vollgutversorgung mit eingesammelt
• es findet kein Behälterwechsel statt (der Bündlerbehälter wird am Band bereitgestellt)

Ordnen Sie anschließend passende Prozessbausteine zu den jeweiligen Stufen und Transporten zu.

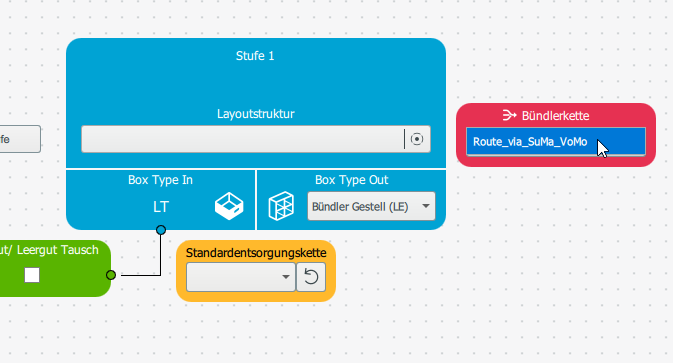

Nun verknüpfen Sie die angelegte SBK mit der bereits existierenden Pre-Assembly SVK. Stellen Sie hierzu in der Pre-Assembly Kette auf der letzten Stufe den Box Type Out auf "Bündlerbehälter" (Grouping LC). Anschließend können Sie im Drop Down Menü, das rechts davon erschienen ist, Ihre Pre-Assembly Bündlerkette auswählen.

  Speichern Sie Ihren Fortschritt.
