1.2 Layoutplanung - Wegenetz erstellen

Ihr Layout und die zugehörigen 3D Geometrien sind nun auf dem aktuellsten Stand. Die letzten Umplanungen führten dazu, dass nun ein neuer Durchgang aus dem Regallager in südlicher Richtung möglich ist.

Aufgabenstellung:

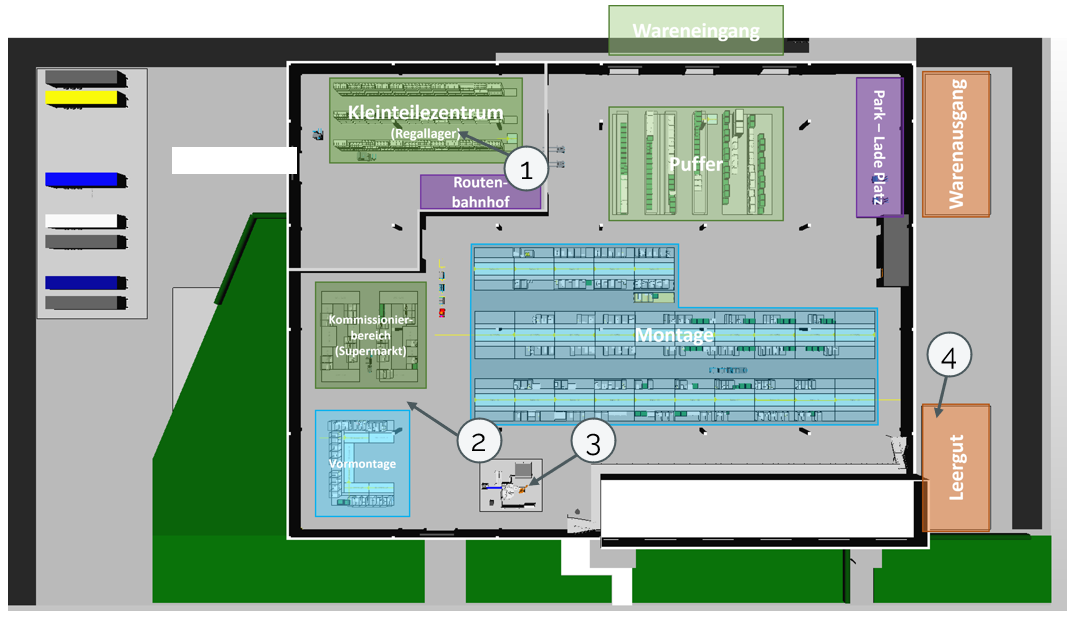

Aktualisieren Sie in diesem Schritt das Wegenetz um die neu entstandenen Möglichkeiten, also einer Wegeverbindung aus dem Kleinteilezentrum (Regallager) (1) in den Produktionsbereich und sorgen Sie außerdem für die Anbindung der Vormontage und des Supermarktbereiches (2) inklusive der Batterie Vormontage (3) sowie der Leergutfläche außerhalb der Halle (4) durch geeignete Verbindungen ins bestehende Wegenetz.

Hier finden Sie weitere Information und Anleitungen zum Wegenetz auf dem Helpdesk.

Wählen Sie also nun den Menüpunkt "Wegenetz erstellen".

Tipp:
Im Wegenetzeditor ist es möglich zwischen zwei Speichervorgängen die Aktivitätshistorie anzusehen und bestimmte Schritte rückgängig zu machen oder wiederherzustellen (siehe Bild).

1. Setzen von Wegpunkten und Verbindungen

Wählen Sie die Funktionen „Wegpunkte und Verbindungen erstellen“.
Arbeiten Sie zunächst nur mit 90° Linien und bidirektionalen Wegeverbindungen, um das Wegenetz mit Gegenverkehren zu ermöglichen.

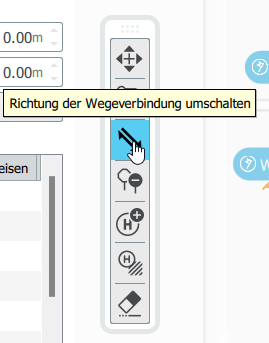

Zwischen den beiden Supermarktbereichen soll der Verkehr allerdings als Einbahnstraße von oben nach unten verlaufen. Zum Umschalten der Richtung der Wegeverbindung klicken Sie in der Toolbar auf das dritte Symbol von oben und danach auf den gewünschten Weg.

Tipp:
Durch einen Rechtsklick können Sie das Anlegen von Wegpunkten und Verbindung unterbrechen und bspw. an einer anderen Stelle neu ansetzen.
Zum Erweitern des Wegenetzes können Sie einfach einen bestehenden Knoten auswählen.

2. Setzen von Haltepunkten

Im nächsten Schritt müssen Sie nun noch Haltepunkte auf die Wegeverbindungen setzen. Die Haltepunkte dienen als Quellen und Senken und ermöglichen so, dass die Transportmittel die Materialflächen bedienen können.

Dies geschieht über die Funktion „Haltepunkte (HP) erstellen" in der Toolbar. Die Anzahl und Lage der Haltestellen ist frei wählbar.

Im Screenshot ist eine mögliche Anordnung der Haltestellen dargestellt.

3. Zuordnung von Materialflächen zu Haltestellen

Stellen Sie nun die Verknüpfung zwischen den neuen Haltepunkten und den entsprechenden Materialflächen her. Dies erfolgt über die Funktion „Haltepunkte zu Materialfläche(n) zuweisen" in der Toolbar. Wählen Sie zuerst einen Haltepunkt aus und weisen Sie diesem eine oder mehrere Materialflächen per Linksklick zu.

4. Wegerestriktionen hinzufügen

Auf dem Weg zwischen den Supermarktbereichen sollen zudem folgende Restriktionen gelten:

• Geschwindigkeitsrestriktion: 1,5 m/s
• keine Gabelstapler erlaubt

Wählen Sie dazu die Funktion "Wegerestriktionen definieren" in der Toolbar.

Speichern Sie Ihren Fortschritt.
