1.3 Layoutplanung - Integration und Verwendung von Facilities

Zum besseren gegenseitigen Verständnis innerhalb Ihres Projektteams nutzen Sie die Möglichkeiten, die ipolog hinsichtlich der 3D-Darstellung bietet. In ipolog werden diese 3D-Geometrien Facilities genannt.

Übrigens: Facilities können auch 2D Elemente sein, bspw. ein direkt importiertes DWG-Layout.
Weitere Infos zum Import und den Möglichkeiten, die Facilities bieten finden Sie hier auf unserem Helpdesk.

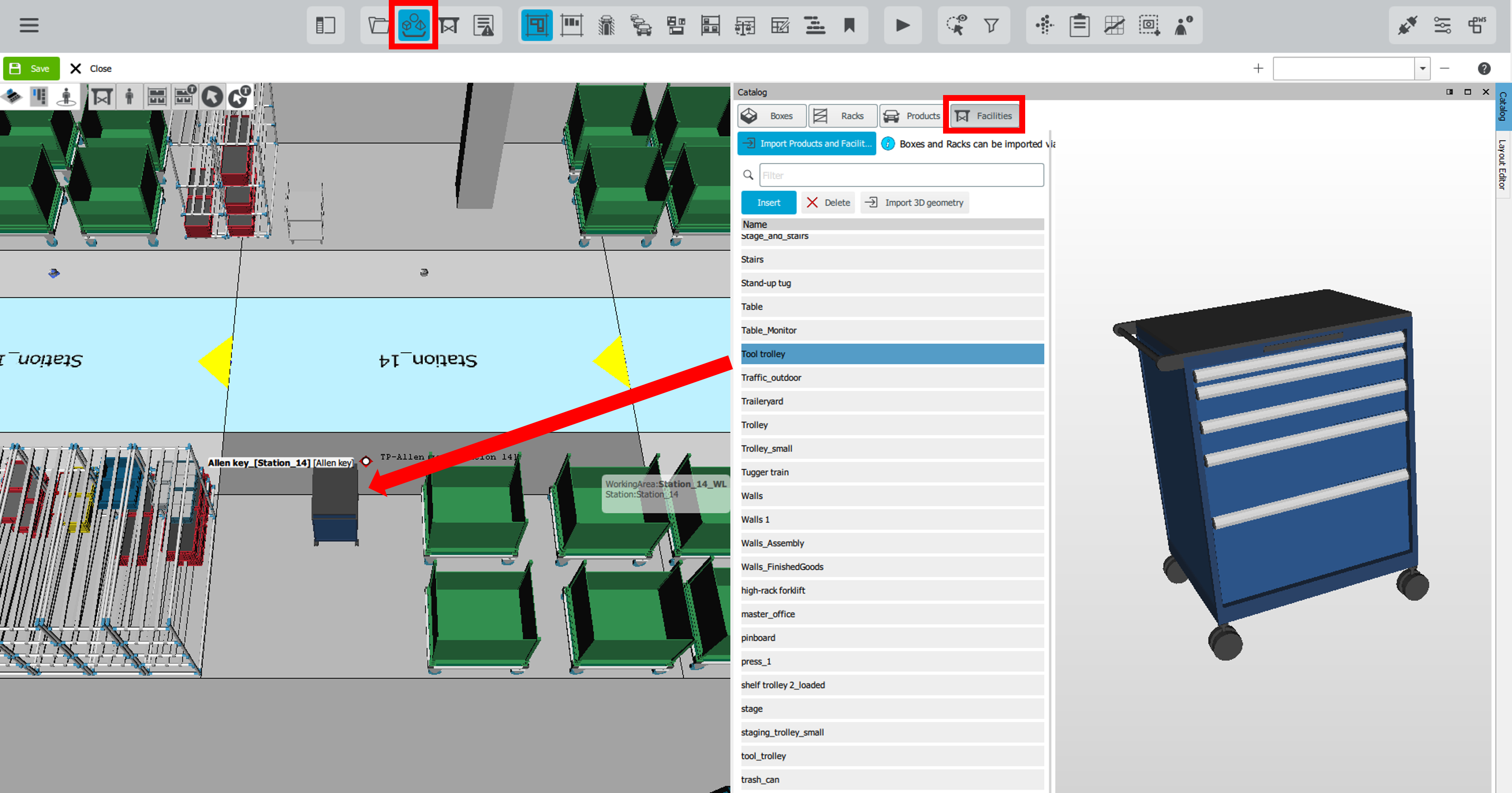

An Station_14 linke Seite wird ein Inbusschlüssel (TP-Allen key_[Station_14]) für die Montage benötigt. Das Werkzeug liegt in einem Werkzeugwagen. Platzieren Sie aus dem Catalog unter dem Reiter Facilities per Drag and Drop den Tool trolley in der 3D Szene auf der Materialfläche Station_14_ML.

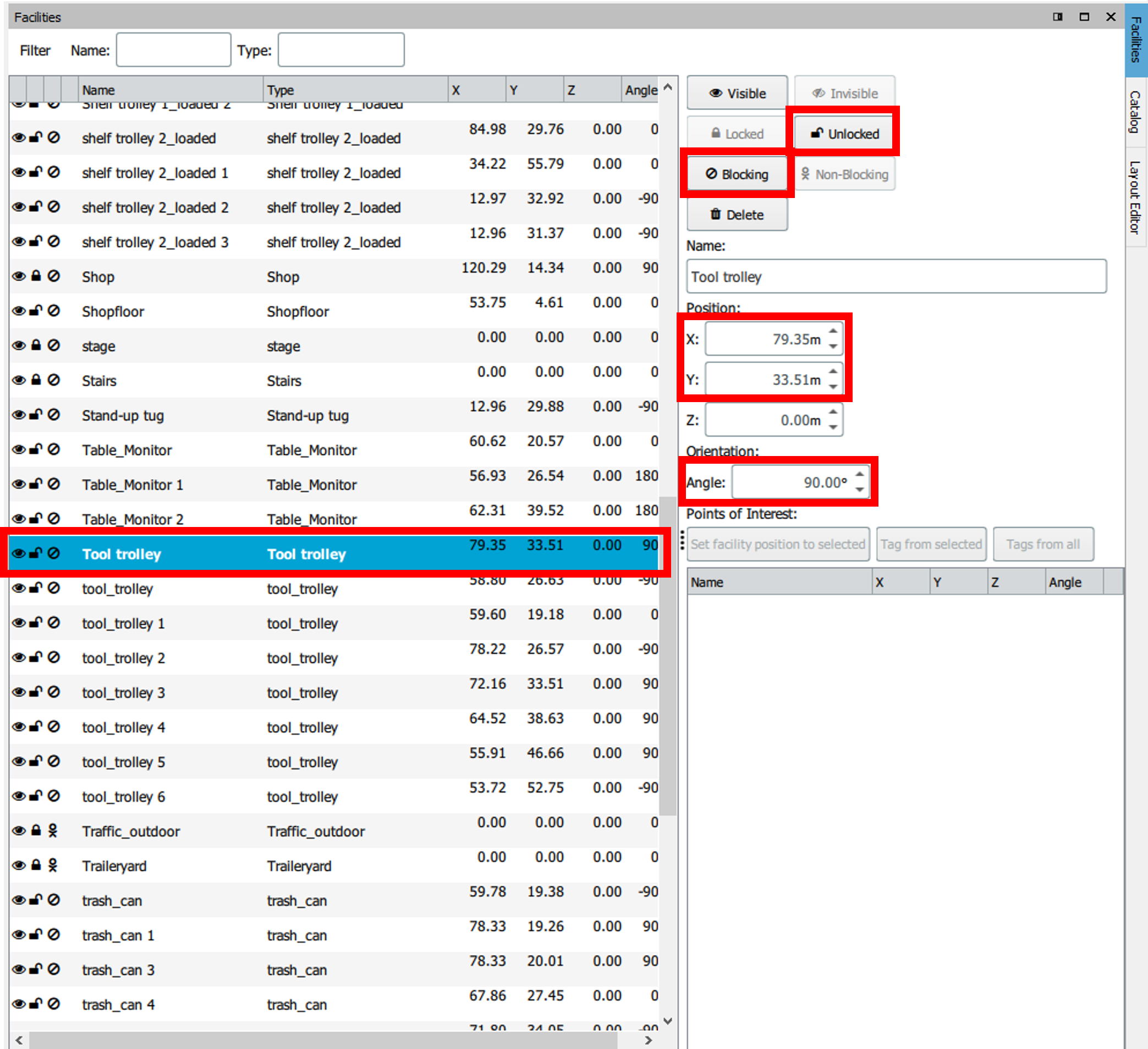

Der Werkzeugwagen soll nun noch ausgerichtet werden. Dafür muss er zunächst beweglich gemacht werden. Wählen Sie den richtigen Tool trolley im Submodul Facilities aus (Tipp: Klick in der 3D Szene auf das Element) und aktivieren Sie die Funktionen Unlocked. Nun können Sie ihn über die Koordinaten und dem Winkel oder im Layout Editor umpositionieren. Des Weiteren stellt der Wagen eine Störgeometrie dar. Es darf kein Material auf seiner Position platziert werden. Nutzen Sie die Option Blocking im Submodul facilities, um die Kollisionsprüfung für das Element zu aktivieren.

Speichern Sie Ihren Fortschritt.
